Ein getötetes Lager oder schlucken Ring ist eine Rotation Rolling-Element-Lager oder einfaches Lager Das unterstützt normalerweise eine schwere, aber langsame oder langsam optimierende Last, oft eine horizontale Plattform wie eine konventionelle Kran, a Swing Yarder, oder die windgerichtete Plattform einer horizontalen Achse Windmühle. (Um "zu schlucken " bedeutet, sich ohne Änderung des Ortes zu drehen.)
Das Dünnschnitt -Slwing -Lager hat die gleiche Struktur mit gewöhnlicher Nimmlager, aber das Gewicht ist leicht und dreht sich flexibel.

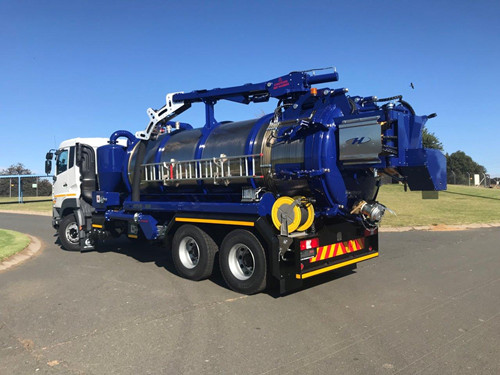

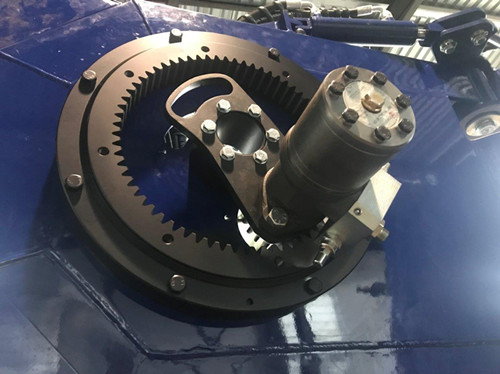

Wir haben Schlägerlager für den Hersteller von Abwasser- und Dettlastwagen zur Verfügung gestellt. Im Folgenden finden Sie die Bilder der echten Anwendung.
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.
| Modell Pdf.format | Gewicht (kg | Strukturdimension | Zahnraddaten (KN) | Ausrüstungskraft | Spielraum | |||||||||||
| D3 | D1 | H1 | H2 | Hu | Ho | d | m | z | K.M. | b | Erlaubt | Max | Axial | Radial | ||
 WD-062.20.0414.pdf | 31 | 415.5 | 413 | 45.5 | 45.5 | 10.5 | 10.5 | 335 | 5 | 67 | -0.75 | 45.5 | 13.54 | 27.08 | ≤ 0,28 | ≤ 0,24 |
 WD-062.20.0544.pdf | 42 | 545.5 | 543 | 45.5 | 45.5 | 10.5 | 10.5 | 456 | 6 | 76 | -0.6 | 45.5 | 16.00 | 32.00 | ≤ 0,30 | ≤ 0,26 |
 WD-062.20.0644.pdf | 50 | 645.5 | 643 | 45.5 | 45.5 | 10.5 | 10.5 | 558 | 6 | 93 | -0.6 | 45.5 | 15.62 | 31.24 | ≤ 0,30 | ≤ 0,26 |
| WD-062.20.0744.pdf | 58 | 745.5 | 743 | 45.5 | 45.5 | 10.5 | 10.5 | 660 | 6 | 110 | -0.6 | 45.5 | 15.32 | 30.64 | ≤ 0,30 | ≤ 0,26 |
| WD-062.20.0844.pdf | 69 | 845.5 | 843 | 45.5 | 45.5 | 10.5 | 10.5 | 752 | 8 | 94 | -0.8 | 45.5 | 20.8 | 41.60 | ≤ 0,30 | ≤ 0,26 |
| WD-062.20.0944.pdf | 76 | 945.5 | 943 | 45.5 | 45.5 | 10.5 | 10.5 | 856 | 8 | 107 | -0.8 | 45.5 | 20.49 | 40.98 | ≤ 0,30 | ≤ 0,26 |
| WD-062.20.1094.pdf | 91 | 1096 | 1093 | 45.5 | 45.5 | 10.5 | 10.5 | 1000 | 8 | 125 | -0.8 | 45.5 | 20.16 | 40.32 | ≤ 0,30 | ≤ 0,26 |
| Modell | Abmessungen (mm) | Montagedimension (MM) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Notiz:
1. N1 ist die Anzahl der Schmierlöcher. Ölbecher M8 × 1JB/T7940.1 ~ JB/T7940.
2. Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.
3. "km " ist eine Addendum -Reduktion; M: Modul; Z: Zähne Nr.
4. Für die Lastkurve -Kapazität laden Sie bitte unseren Katalog zum Neigungsparm herunter.
