Rks.060.20.0414
XZWD
8482800000

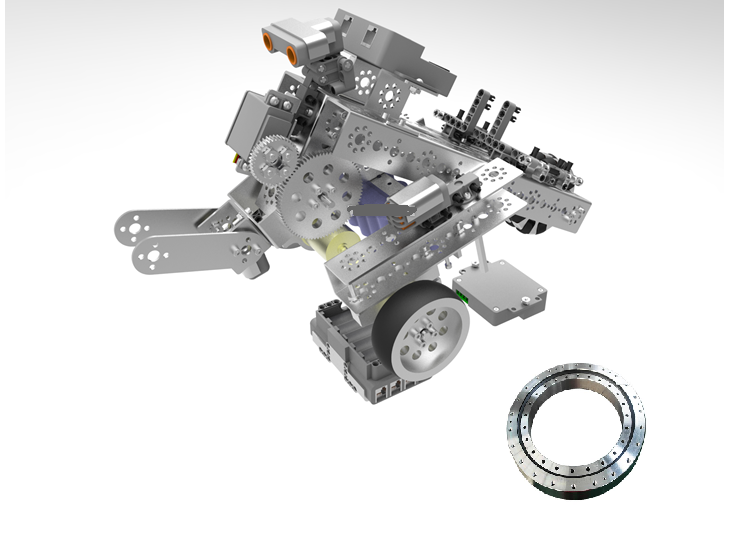

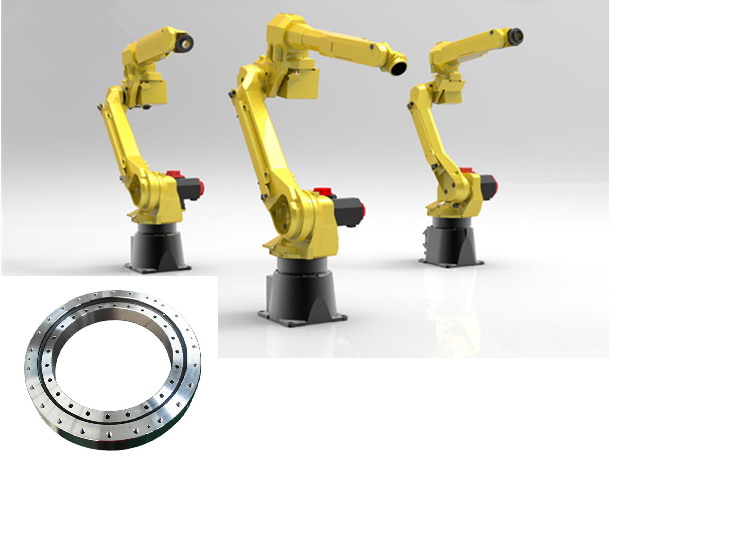

Non-Grear Long Life Slwing Ring mit RKS für Robotermanipulator Palletizer
Palletizatoren sind Wird für eine große Anzahl von Operationen bei der Behandlung von Waren verwendet. Die häufigsten Anwendungen sind Operationen, die das Stapeln benötigen Waren auf der Palette. Die Maschine ersetzt hart Manuelle Arbeit und erhöhte die Produktionskapazität. Palletisierungsmaschinen sind in vielen Sorten vorhanden palettiert.
Leichtyp -Schlägerlager
• Stahl: hochwertiger Stahl, 50 Mio., 42Crmo, C45 verbessert
• Schmierung: Lichtnutzungslager werden mit einer Lithiumseife, EP-Additive und EP Aconsity von 2
• Verschraubungsklasse: 10.9 Empfohlen
• Fettnippel: Vier gleichermaßen Fettnippel (M8x1.00) (g)
• Hochwertige Rassenhärten
Leichtschleife Lager mit speziellen Löchern oder ohne Löcher für Befestigungsschrauben: Bitte kontaktieren Sie uns
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.
| Modell Pdf.format | Gewicht kg | Abmessungen (mm) | Montagedimension (MM) | Strukturdimension (mm) | Clearance (MM) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | D1 | H1 | H2] | Hu | Ho | Axial | Radial | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,28 | ≤ 0,24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
Notiz:
1. N1 ist die Anzahl der Schmierlöcher. Ölbecher M8 × 1JB/T7940.1 ~ JB/T7940.
2. Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.
3. "km " ist eine Addendum -Reduktion; M: Modul; Z: Zähne Nr.
4. Für die Lastkurve -Kapazität laden Sie bitte unseren Katalog zum Neigungsparm herunter.
Wenn Sie Fragen oder Anfragen haben, können Sie uns bitte an uns kontaktieren.
