Rks.060.20.0414
XZWD
8482800000
Angepasste Schlägerringlager für Robotermanipulator Palletizer

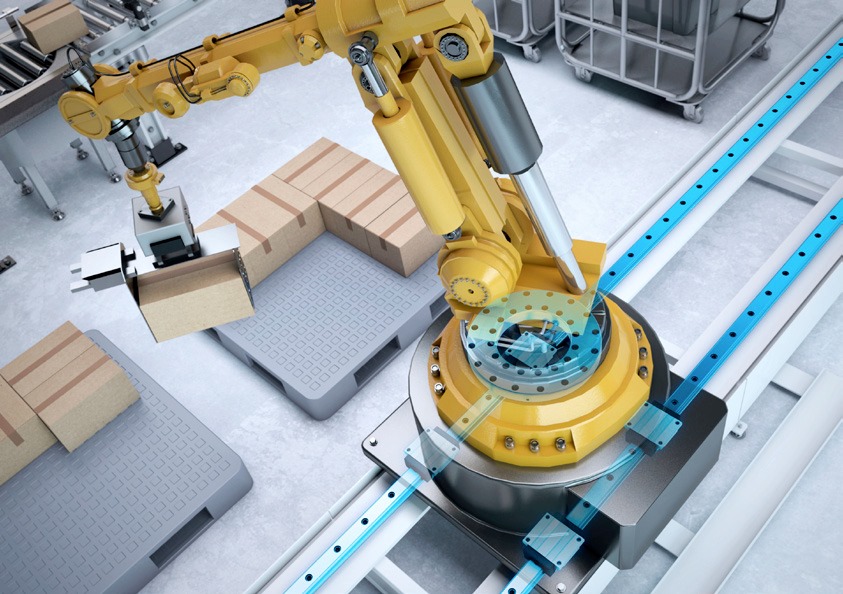

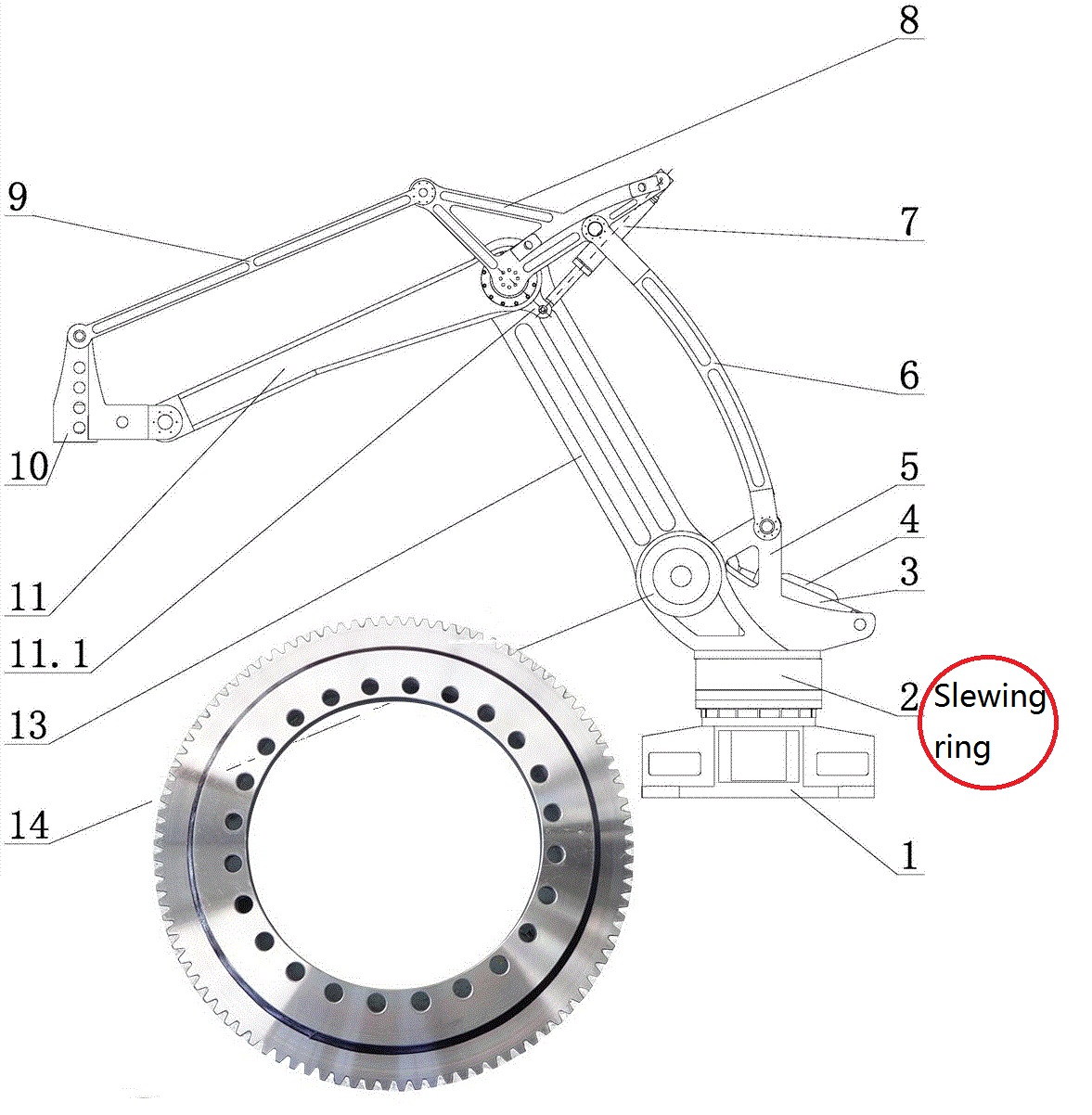

Der palettierende Roboter wird hauptsächlich für die Produktpalettierung verwendet, was vier Arten von Bewegungen realisieren kann: Taillenrotation, Boom, der nach oben und unten schwingt, Arm hin und her schwingt und Manipulatorrotation.
Leichtyp -Schlägerlager
• Stahl: hochwertiger Stahl, 50 Mio., 42Crmo, C45 verbessert
• Schmierung: Lichtnutzungslager werden mit einer Lithiumseife, EP-Additive und EP Aconsity von 2
• Verschraubungsklasse: 10.9 Empfohlen
• Fettnippel: Vier gleichermaßen Fettnippel (M8x1.00) (g)
• Hochwertige Rassenhärten
Leichtschleife Lager mit speziellen Löchern oder ohne Löcher für Befestigungsschrauben: Bitte kontaktieren Sie uns
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.

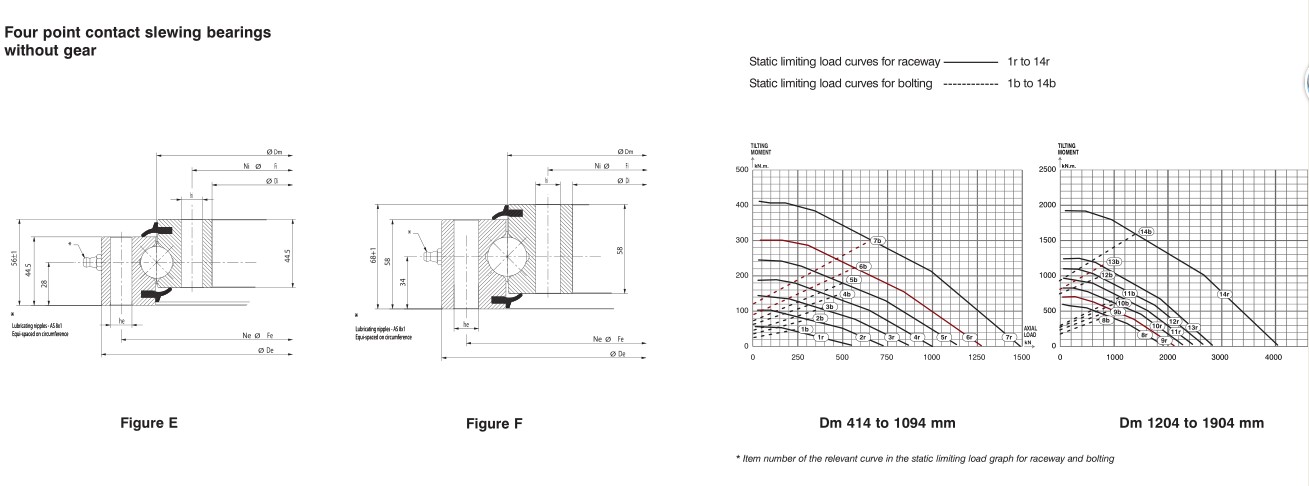

| Modell Pdf.format | Gewicht kg | Abmessungen (mm) | Montagedimension (MM) | Strukturdimension (mm) | Clearance (MM) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | D1 | H1 | H2] | Hu | Ho | Axial | Radial | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,28 | ≤ 0,24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤ 0,30 | ≤ 0,26 |
Notiz:
1. N1 ist die Anzahl der Schmierlöcher. Ölbecher M8 × 1JB/T7940.1 ~ JB/T7940.
2. Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.
3. "km " ist eine Addendum -Reduktion; M: Modul; Z: Zähne Nr.
4. Für die Lastkurve -Kapazität laden Sie bitte unseren Katalog zum Neigungsparm herunter.
Wenn Sie Fragen oder Anfragen haben, können Sie uns bitte an uns kontaktieren.
