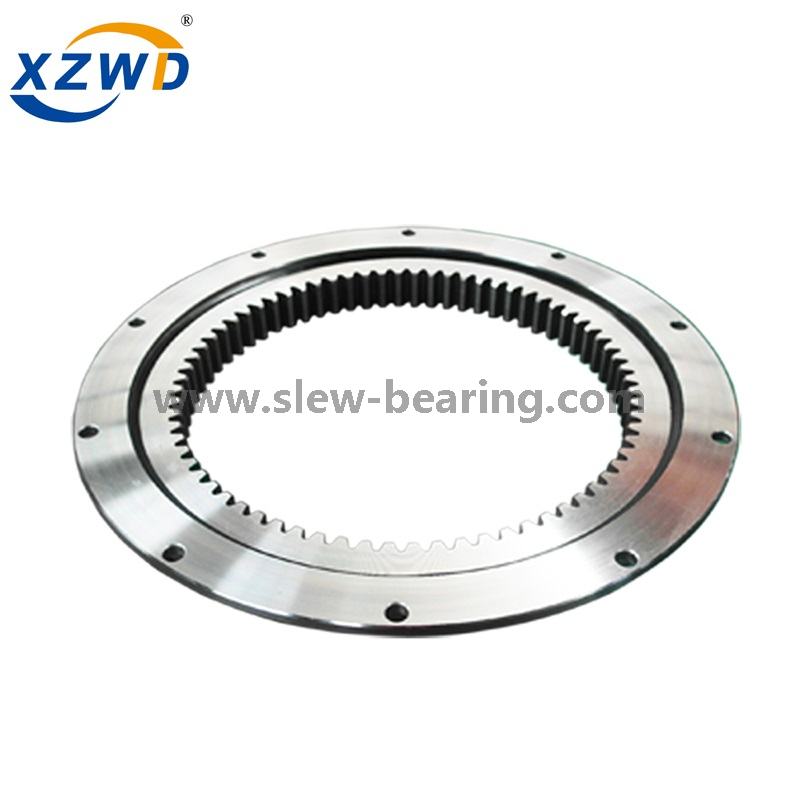

Leichter Typ Dünnschnitt externer Zahnradschleife Plattentierlager für Konservenmaschinen
Das Leichtyp -Nimmlager ist mit kompakter Struktur und Licht ausgelegt Gewicht und flexible Rotation. Füllmaschine verwendet eine solche Neigung Das Lager wird kontinuierliche und stabile automatische Füllung realisiert.
Der dünne Abschnitt übernimmt Lager, Der Slwing -Ring hat die gleiche Struktur mit gewöhnlicher Nimmlager, aber das Gewicht ist leicht und dreht sich flexibel.
Produktbeschreibung
Tytle: WD-061
Wight/kg: 31-91
Stärken: Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.
Anwendung:
1. Essensmaschinerie,
2. Maschinerie
3. Umweltmaschinen
4. Package Machinay usw.
DETTETIERUNGEN DETAILEN DETAGEN:
Ringkörper
Material: 50 mn/42Crmo
Härte: 230-250 HB
Materialstruktur: Schmieden
Material: GCR15
Isolationsblock
Material: Polyamid 1010 Harz
Düse
Material: Messing
Siegel
Material: SN7453 Nitril Gummi
Gang
Zustand: Löschen
Härte: 55-62HRC
Härtungstiefe:> 1,2 mm
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.
| Modell Pdf.format | Gewicht (kg | Strukturdimension (mm) | Zahnraddaten | Ausrüstungskraft (KN) | Clearance (MM) | |||||||||||
| D3 | D1 | H1 | H2 | Hu | Ho | d | m | z | Km | b | Erlaubt | Max | Axial | Radial | ||
 WD-061.20.0414.pdf | 31 | 412.5 | 416 | 46 | 46 | 10.5 | 10.5 | 495 | 5 | 99 | -0.5 | 45.5 | 11.75 | 23.5 | ≤ 0,28 | ≤ 0,24 |
| WD-061.20.0544.pdf | 43 | 542.5 | 546 | 46 | 46 | 10.5 | 10.5 | 630 | 6 | 105 | -0.6 | 45.5 | 14.2 | 28.4 | ≤ 0,30 | ≤ 0,26 |
 WD-061.20.0644.pdf | 52 | 642.5 | 646 | 46 | 46 | 10.5 | 10.5 | 732 | 6 | 122 | -0.6 | 45.5 | 14.2 | 28.4 | ≤ 0,30 | ≤ 0,26 |
 WD-061.20.0744.pdf | 59 | 742.5 | 746 | 46 | 46 | 10.5 | 10.5 | 828 | 6 | 138 | -0.6 | 45.5 | 14.2 | 28.4 | ≤ 0,30 | ≤ 0,26 |
| WD-061.20.0844.pdf | 71 | 842.5 | 846 | 46 | 46 | 10.5 | 10.5 | 936 | 8 | 117 | -0.8 | 45.5 | 18.93 | 37.86 | ≤ 0,30 | ≤ 0,26 |
| WD-061.20.0944.pdf | 77 | 942.5 | 946 | 46 | 46 | 10.5 | 10.5 | 1032 | 8 | 129 | -0.8 | 45.5 | 18.93 | 37.86 | ≤ 0,30 | ≤ 0,26 |
| WD-061.20.1094.pdf | 91 | 1093 | 1095 | 46 | 46 | 10.5 | 10.5 | 1184 | 8 | 148 | -0.8 | 45.5 | 18.93 | 37.86 | ≤ 0,30 | ≤ 0,26 |
| Modell | Abmessungen (mm) | Montagedimension (MM) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-061.20.0414 | 504 | 342 | 56 | 455 | 368 | 20/24 | 13.5 | 12 | 20 |
| WD-061.20.0544 | 641 | 472 | 56 | 585 | 498 | 28/32 | 13.5 | 12 | 20 |
| WD-061.20.0644 | 743 | 572 | 56 | 685 | 598 | 32/36 | 13.5 | 12 | 20 |
| WD-061.20.0744 | 839 | 672 | 56 | 785 | 698 | 36/40 | 13.5 | 12 | 20 |
| WD-061.20.0844 | 950 | 772 | 56 | 885 | 798 | 36/40 | 13.5 | 12 | 20 |
| WD-061.20.0944 | 1046 | 872 | 56 | 985 | 898 | 40/44 | 13.5 | 12 | 20 |
| WD-061.20.1094 | 1198 | 1022 | 56 | 1135 | 1048 | 44/48 | 13.5 | 12 | 20 |
Notiz:
1. N1 ist die Anzahl der Schmierlöcher. Ölbecher M8 × 1JB/T7940.1 ~ JB/T7940.
2. Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.
3. "km " ist eine Addendum -Reduktion; M: Modul; Z: Zähne Nr.
4. Für die Lastkurve -Kapazität laden Sie bitte unseren Katalog zum Neigungsparm herunter.
