WD-231.20.0544
XZWD
8482800000
Lichttyp mit Flansch (WD-231) Drehförderer Slwing-Lager mit äußerem Zahnrad
Mit Flanschlicht -Slwing -Lager
Das leichte Flansch -Slwing -Lager hat die gleiche Struktur wie das gewöhnliche Slwing -Lager, außer dass der Querschnitt der inneren und äußeren Ringe dieser Art des Slwing -Lagers der Typ "l" ist. Die Montagehöhe eines solchen Neigungslagers ist normalerweise nicht sehr hoch. Das leichte Design macht das leichte Flanschschleiferlager In Lebensmittelmaschinen, Füllmaschinen und Umweltschutzmaschinen verwendet. Darüber hinaus verbessert und aktualisiert unsere Anlage solche Produkte entsprechend den Anforderungen verschiedener Benutzer, so dass die inneren und äußeren Ringe zwei Abschnitte sind. Daher können Benutzer die Ersatzteile des Neigungslagers ersetzen, ohne eine ausführen zu müssen breite Auswahl an Dressing auf der Hauptmaschine. Dieses neue Slwing -Lager heißt NFB Harvard -Slwing -Lager.
Flanschlager ist ein SPECial Slwing Ringlager, Es kann einen Flansch im äußeren Ring oder ein flanierendes Lager in der haben Innenring, selbst es kann einen Flansch sowohl im inneren Ring als auch im äußeren Ring.
Struktur
Flanschkugellager hat drei verschiedene Arten:
Keine Ausrüstung
externe Ausrüstung
interne Ausrüstung
Mit Flanschlicht -Slwing -Lageranwendung

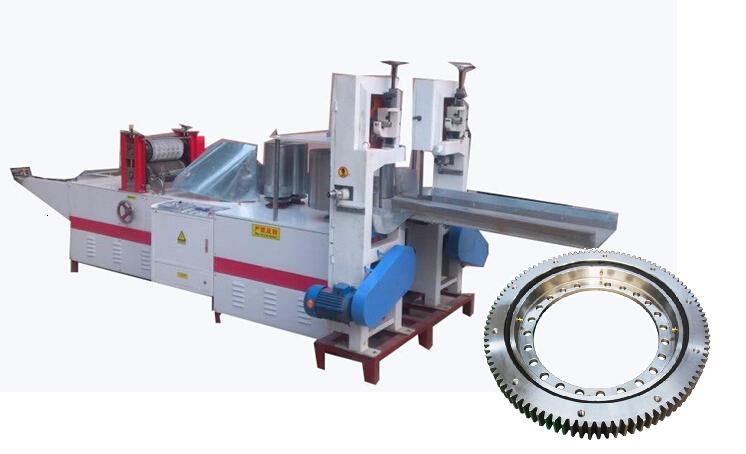

Die Flanschschleiferlager werden häufig für Schleppwagen verwendet, und andere Anwendungen sind mit dem Anhängerlager wie Hebe- und Transportmaschinen, Bergbaumaschinen, Baumaschinen, Bagger, Betonmaschinen, Papiermaschinen, Kunststoff- und Gummimaschinen und Stahlanlage verwendet.
Zahnraddaten:
-0,8—-0,5. M: Modul; Z: Zähne Nr.
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.
| Modell Pdf.format | Wght kg | Strukturdimension (mm) | Zahnraddaten | Ausrüstungskraft (KN) | Clearance (MM) | ||||||||||
| N1 | D3 | D1 | C | Hu | d | m | z | b | Km | Erlaubt | Max | Axial | Radial | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤ 0,5 | ≤ 0,5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 |
| Modell | Abmessungen (mm) | Montagedimension (MM) | ||||||||
| D | de | H | D1 | D2 | n / A | Φ/m | ni | Φ/m | t | |
| WD-231.20.0414 | 504 | 304 | 56 | 455 | 332 | 10 | M12 | 24 | 18 | 20 |
| WD-231.20.0544 | 640.8 | 434 | 56 | 585 | 462 | 14 | M12 | 28 | 18 | 20 |
| WD-231.20.0644 | 742.8 | 534 | 56 | 685 | 562 | 16 | M12 | 32 | 18 | 20 |
| WD-231.20.0744 | 838.8 | 634 | 56 | 785 | 662 | 18 | M12 | 32 | 18 | 20 |
| WD-231.20.0844 | 950.4 | 734 | 56 | 885 | 762 | 18 | M12 | 36 | 18 | 20 |
| WD-231.20.0944 | 1046 | 834 | 56 | 985 | 862 | 20 | M12 | 40 | 18 | 20 |
| WD-231.20.1094 | 1198 | 984 | 56 | 1135 | 1012 | 22 | M12 | 40 | 18 | 20 |
Notiz:
1. N1 ist die Anzahl der Schmierlöcher. Ölbecher M8 × 1JB/T7940.1 ~ JB/T7940.
2. Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.
3. "km " ist eine Addendum -Reduktion; M: Modul; Z: Zähne Nr.
4. Für die Lastkurve -Kapazität laden Sie bitte unseren Katalog zum Neigungsparm herunter.
