WD-23
XZWD

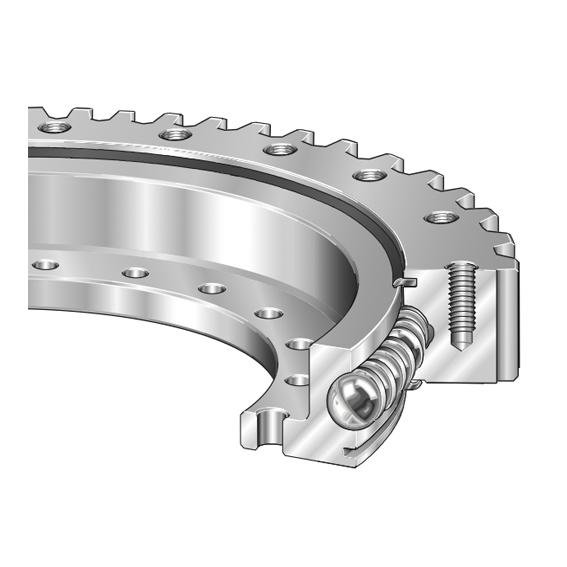

Der Flansch Nimmlager hat die gleiche Struktur mit vier Punkten Kontaktball -Slwing -Lager, aber das Gewicht ist leichter; Der äußere oder innere Ring des geflanschten Nimmlagers hat die Kante, wie ein Flansch, deshalb haben wir es Flanschlager genannt. Für einige Anwendungen wird auch für einige Anwendungen ein Flanschlicht -Lagernring verwendet, der die Gewichtsgrenze für das Lager aufweist. Das Gewicht für den Flansch -Typ -Nennring ist viel niedriger als der normale Typ. Die Materialien des Flanschschleiktungsrings sind hauptsächlich 50 Mio., 42Crmo und C45.
Struktur
1, Lichtserie mit externen Zahnradzähne/mit Innenradzähne/ohne Zahnradzähne
2, innerer Ring in Form eines L-Abschnitt-Rings/Außenrings in Form eines L-Abschnitt-Rings/inneren und äußeren Ringen in Form von L-Abschnitten.
3, Chromstahlkugeln mit Plastikabstandshaltern angeordnet.
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.
Modell Pdf.format | Wght kg | Strukturdimension (mm) | Zahnraddaten | Ausrüstungskraft (KN) | Clearance (MM) | ||||||||||
N1 | D3 | D1 | C | Hu | d | m | z | b | Km | Erlaubt | Max | Axial | Radial | ||
29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤ 0,5 | ≤ 0,5 | |
39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 |
Modell Pdf.format | Wght kg | Strukturdimension (mm) | Zahnraddaten | Ausrüstungskraft (KN) | Clearance (MM) | ||||||||||
N1 | D3 | D1 | C | Hu | d | m | z | b | Km | Erlaubt | Max | Axial | Radial | ||
29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤ 0,5 | ≤ 0,5 | |
39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 |
Modell Pdf.format | Gewicht (kg | Abmessungen (mm) | Montagedimension (MM) | Strukturdimension (mm) | Clearance (MM) | |||||||||||||||
D | de | H | D1 | D2 | n / A | Φ | ni | Φ/m | t | N1 | D3 | D1 | A | C | Hu | Ho | Axial | Radial | ||
23.0 | 518 | 304 | 56 | 490 | 332 | 16 | 18 | 24 | 18 | 4 | 412.5 | 415.5 | 453 | 375 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
30.4 | 648 | 434 | 56 | 620 | 462 | 20 | 18 | 28 | 18 | 4 | 542.5 | 545.5 | 583 | 505 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
35.8 | 748 | 534 | 56 | 720 | 562 | 24 | 18 | 32 | 18 | 4 | 642.5 | 645.5 | 683 | 605 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
42.2 | 848 | 634 | 56 | 820 | 662 | 24 | 18 | 32 | 18 | 4 | 742.5 | 745.5 | 783 | 705 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
47.1 | 948 | 734 | 56 | 920 | 762 | 28 | 18 | 36 | 18 | 4 | 842.5 | 845.5 | 883 | 805 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
52.3 | 1048 | 834 | 56 | 1020 | 862 | 32 | 18 | 40 | 18 | 4 | 942.5 | 945.5 | 983 | 905 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
61.1 | 1198 | 984 | 56 | 1170 | 1012 | 32 | 18 | 40 | 18 | 4 | 1092.5 | 1095.5 | 1133 | 1055 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 |
Das MOQ unseres Flanschlicht -Slwing -Lagers ist 1 Stück.
Der Flansch Nimmlager hat die gleiche Struktur mit vier Punkten Kontaktball -Slwing -Lager, aber das Gewicht ist leichter; Der äußere oder innere Ring des geflanschten Nimmlagers hat die Kante, wie ein Flansch, deshalb haben wir es Flanschlager genannt. Für einige Anwendungen wird auch für einige Anwendungen ein Flanschlicht -Lagernring verwendet, der die Gewichtsgrenze für das Lager aufweist. Das Gewicht für den Flansch -Typ -Nennring ist viel niedriger als der normale Typ. Die Materialien des Flanschschleiktungsrings sind hauptsächlich 50 Mio., 42Crmo und C45.
Struktur
1, Lichtserie mit externen Zahnradzähne/mit Innenradzähne/ohne Zahnradzähne
2, innerer Ring in Form eines L-Abschnitt-Rings/Außenrings in Form eines L-Abschnitt-Rings/inneren und äußeren Ringen in Form von L-Abschnitten.
3, Chromstahlkugeln mit Plastikabstandshaltern angeordnet.
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.
Modell Pdf.format | Wght kg | Strukturdimension (mm) | Zahnraddaten | Ausrüstungskraft (KN) | Clearance (MM) | ||||||||||
N1 | D3 | D1 | C | Hu | d | m | z | b | Km | Erlaubt | Max | Axial | Radial | ||
29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤ 0,5 | ≤ 0,5 | |
39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 |
Modell Pdf.format | Wght kg | Strukturdimension (mm) | Zahnraddaten | Ausrüstungskraft (KN) | Clearance (MM) | ||||||||||
N1 | D3 | D1 | C | Hu | d | m | z | b | Km | Erlaubt | Max | Axial | Radial | ||
29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤ 0,5 | ≤ 0,5 | |
39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤ 0,5 | ≤ 0,5 | |
64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 | |
82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤ 0,5 | ≤ 0,5 |
Modell Pdf.format | Gewicht (kg | Abmessungen (mm) | Montagedimension (MM) | Strukturdimension (mm) | Clearance (MM) | |||||||||||||||
D | de | H | D1 | D2 | n / A | Φ | ni | Φ/m | t | N1 | D3 | D1 | A | C | Hu | Ho | Axial | Radial | ||
23.0 | 518 | 304 | 56 | 490 | 332 | 16 | 18 | 24 | 18 | 4 | 412.5 | 415.5 | 453 | 375 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
30.4 | 648 | 434 | 56 | 620 | 462 | 20 | 18 | 28 | 18 | 4 | 542.5 | 545.5 | 583 | 505 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
35.8 | 748 | 534 | 56 | 720 | 562 | 24 | 18 | 32 | 18 | 4 | 642.5 | 645.5 | 683 | 605 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
42.2 | 848 | 634 | 56 | 820 | 662 | 24 | 18 | 32 | 18 | 4 | 742.5 | 745.5 | 783 | 705 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
47.1 | 948 | 734 | 56 | 920 | 762 | 28 | 18 | 36 | 18 | 4 | 842.5 | 845.5 | 883 | 805 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
52.3 | 1048 | 834 | 56 | 1020 | 862 | 32 | 18 | 40 | 18 | 4 | 942.5 | 945.5 | 983 | 905 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 | ||
61.1 | 1198 | 984 | 56 | 1170 | 1012 | 32 | 18 | 40 | 18 | 4 | 1092.5 | 1095.5 | 1133 | 1055 | 10.5 | 10.5 | ≤ 0,5 | ≤ 0,5 |
Das MOQ unseres Flanschlicht -Slwing -Lagers ist 1 Stück.
