Nimmlager
XZWD
8482800000
Die vom Kunden in unserem Katalog definierten Ladungen und Arbeitsbedingungen. Unsere XZWD -Engineering -Abteilung, um das am besten geeignete Produkt auszuwählen.

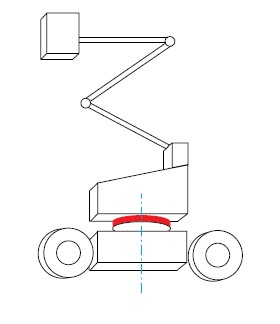

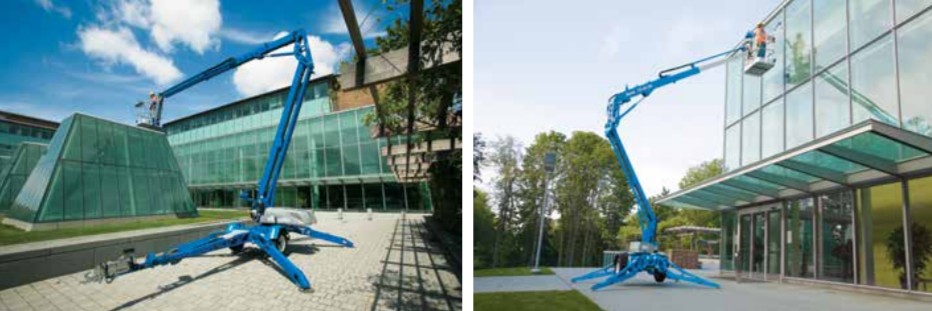

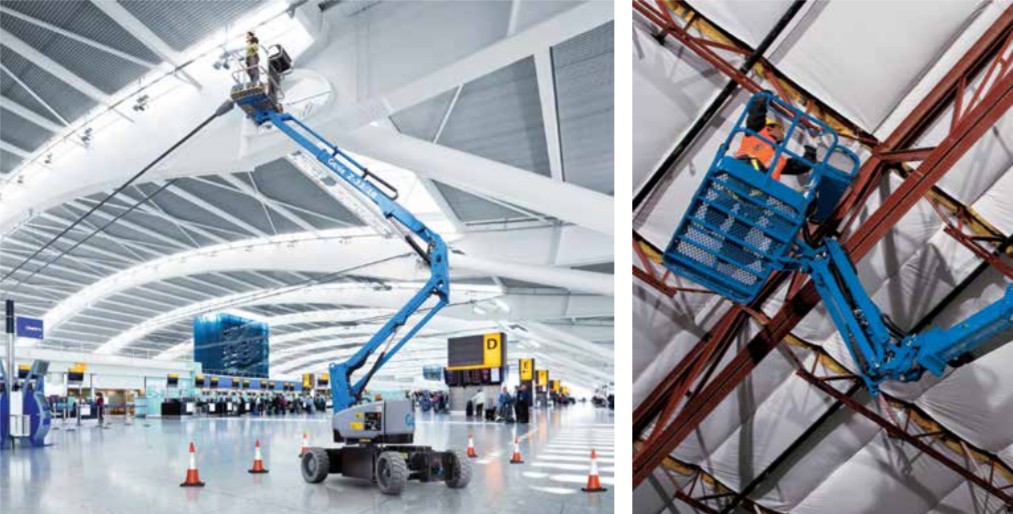

Die Steifheit und Vorspannung des Wanda -Slwing -Rings sind eine perfekte Lösung für die höchsten Fahrzeuge mit Luftplattagen. Diese Anwendungen erfordern Präzision in Manövrieren und Sicherheit, während sie in schwieriger Umgebung arbeiten, die Wind unterliegt. Insbesondere für Firetrucks gewährleistet die höchste Steifheit die höchste Effizienz der Arbeiten.
Für Luftplattformfahrzeuge verwendet die Nutzung der einzelnen Reihe Vierpunkt -Kontaktball -Schlägerlager mit Größenmitte zwischen 300 mm und 700 mm. Die Liste der Detailgrößen wie unten:
Einzelzeile vier Punkte Kontaktball Slwing Bearing
(01 Serie) Externe Zahnrad
Die einzelnen Zeile vier Punkte -Kontaktball -Schlimmungsringe bestehen aus Zwei Sitzringe, die in kompakter Struktur und leichtem Gewicht gestalten, Stahlkugelkontakt mit dem kreisförmigen Raceway an vier Punkten; es kann ertragen Die axiale Kraft, die radiale Kraft und das neigende Moment gleichzeitig.
Es kann zum Slwing Förderer, zum Schweißmanipulator, für Licht & verwendet werden Mittelstollkran, Bagger und andere Baumaschinen.
Tytle: Einzelreihenkugellager Außenausrüstung
Wight/kg: 24-2800
Stärken: Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.
Anwendung:
1. Essensmaschinerie,
2. Maschinerie
3. Umweltmaschinen usw.
Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.
Nein | Externe Ausrüstung | Abmessungen (mm) | Montageabmessungen (MM) | Strukturdimension (mm) | Zahnraddaten | Ausrüstungskraft 10^4 kN | Last kg | ||||||||||||||||
D | d | H | D1 | D2 | n | Φ | dm | L | N1 | D3 | D1 | H1 | h | b | x | M | De | z | N | T | |||
1 | 011.20.200. | 280 | 120 | 60 | 248 | 152 | 12 | 16 | M14 | 28 | 2 | 201 | 199 | 50 | 10 | 40 | 0 | 3 | 300 | 98 | 1.5 | 2.1 | 24 |
2 | 011.20.224. | 304 | 144 | 60 | 272 | 176 | 12 | 16 | M14 | 28 | 2 | 225 | 223 | 50 | 10 | 40 | 0 | 3 | 321 | 105 | 1.5 | 2.1 | 25 |
3 | 011.20.250. | 330 | 170 | 60 | 298 | 202 | 18 | 16 | M14 | 28 | 2 | 251 | 249 | 50 | 10 | 40 | 0 | 4 | 352 | 86 | 2.1 | 2.8 | 30 |
4 | 011.20.280. | 360 | 200 | 60 | 328 | 232 | 18 | 16 | M14 | 28 | 2 | 281 | 279 | 50 | 10 | 40 | 0 | 4 | 384 | 94 | 1.5 | 2.8 | 34 |
5 | 011.25.315. | 408 | 222 | 70 | 372 | 258 | 20 | 18 | M16 | 32 | 2 | 316 | 314 | 60 | 10 | 50 | 0 | 5 | 435 | 85 | 2.9 | 4.4 | 52 |
6 | 011.25.355. | 448 | 262 | 70 | 412 | 298 | 20 | 18 | M16 | 32 | 2 | 356 | 354 | 60 | 10 | 50 | 0 | 5 | 475 | 93 | 2.9 | 4.4 | 59 |
7 | 011.25.400. | 493 | 307 | 70 | 457 | 343 | 20 | 18 | M16 | 32 | 2 | 401 | 399 | 60 | 10 | 50 | 0 | 6 | 528 | 86 | 3.5 | 5.3 | 69 |
8 | 011.25.450. | 543 | 357 | 70 | 507 | 393 | 20 | 18 | M16 | 32 | 2 | 451 | 449 | 60 | 10 | 50 | 0 | 6 | 576 | 94 | 3.5 | 5.3 | 76 |
9 | 011.30.500. | 602 | 398 | 80 | 566 | 434 | 20 | 18 | M16 | 32 | 4 | 501 | 499 498 | 70 | 10 | 60 | 0.5 | 5 | 629 | 123 | 3.7 | 5.2 | 85 |
012.25/30.500 | 6 | 628.8 | 102 | 4.5 | 6.2 | ||||||||||||||||||
10 | 011.30.560. | 662 | 458 | 80 | 626 | 494 | 20 | 18 | M16 | 32 | 4 | 561 | 559 558 | 70 | 10 | 60 | 0.5 | 5 | 689 | 135 | 3.7 | 5.2 | 95 |
012.25/30.560 | 6 | 688.8 | 112 | 4.5 | 6.2 | ||||||||||||||||||
11 | 011.30.630. | 732 | 528 | 80 | 696 | 564 | 24 | 18 | M16 | 32 | 4 | 631 | 629 628 | 70 | 10 | 60 | 0.5 | 6 | 772.8 | 126 | 4.5 | 6.2 | 110 |
012.25/30.630 | 8 | 774.4 | 94 | 6 | 8.3/8.2 | ||||||||||||||||||
12 | 011.30.710. | 812 | 608 | 80 | 776 | 644 | 24 | 18 | M16 | 32 | 4 | 711 | 709 708 | 70 | 10 | 60 | 0.5 | 6 | 850.8 | 139 | 4.5 | 6.2 | 120 |
012.25/30.710 | 8 | 854.4 | 104 | 6 | 8.9/8.3 | ||||||||||||||||||
13 | 011.40.800. | 922 | 678 | 100 | 878 | 722 | 30 | 22 | M20 | 40 | 6 | 801 | 798 | 90 | 10 | 80 | 0.5 | 8 | 966.4 | 118 | 8 | 11.1 | 220 |
012.30/40.800 | 10 | 968 | 94 | 10 | 14.1/14 |
Notiz:
1. N1 ist die NOS von Schmierlöchern. M10 × 1JB/T7940.1 ~ JB/T7940.2. Die Position des Ölnippels kann geändert werden gemäß der Anwendung des Benutzers.
2. N-φcan wechseln in das angepasste Loch, der Durchmesser des Klopflochs beträgt m, die Tiefe 2 m.
3. Die tangentiale Zahnkraft in der Form ist die maximale Zahnkraft, die nominale tangentiale Zahnkraft beträgt 1/2 des maximalen.
4. "k " ist der Addendum -Reduktionskoeffizient.
Unsere Speziales Design bietet sehr kompakte Lager, was dafür unerlässlich ist Produkt. Unsere Prozesssteuerung gibt dem Kunden eine sehr einfache Lösung Um den Ritzel einzurichten, um Zeit während der Montage der zu sparen Maschinen.
Der Schlimmungsring, der die Steifheit und Integration der Lager-, Schlimmungs- und Befestigungsfunktionen kombiniert, trifft auf die
Anforderungen dieser Anwendung. Wanda entwickelt eine neue Auswahl an Schlägerringen, um die Eignung weiter zu verbessern.
