Einzelzeile vier Punktkontakt -Schlimmungsringlager für Kran

Das Slwing-Lagern mit vier Punkten mit vier Punkten besteht aus zwei Sockelärmeln und ist in Struktur und leichtem Gewicht kompakt Gleichzeitig kann es für den Einsatz in technischer Maschinenschuch als Rotary-Förderer, Schweißbetriebsmaschine, mittlere und kleine Hebezeuge und Bagger ausgewählt werden.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
01 Serie
Produktmarke:
xzwd

Produktbeschreibung

XZWD hat die Fähigkeit, Schlägerringlager im Durchmesser von 250 mm und 195 Zoll zu entwerfen und herzustellen. Unsere Schlägerringlager sind bei Bedarf mit internen und externen Zahnrädern erhältlich. Die Stile reichen von Single Row Ball, Double Row Ball, Single Row Roller und mehreren Zeilenrollen. Unsere Produkte werden von Originalausrüstungsherstellern (OEMs) in Baugeräten, Ingenieurmaschinen, Hafen-/Hafenkranen, metallurgischen Geräten, leichten Industrieautomaten, Windmühlengeneratoren, medizinischer Behandlung von CT -Geräten, Verteidigung/Militärausrüstung usw. häufig eingesetzt.

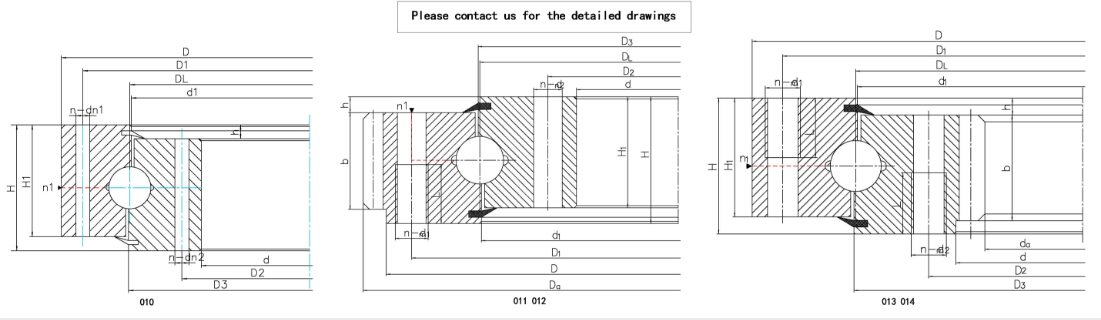

Einzelreihe Slwing Bearing.jpg

	Dimensions			Löcher reparieren						Strukturgröße					Zahnraddaten		Externe Zahnraddaten		Interne Getriebedaten
Code	D _(mm)	d (mm)	H _（Mm）	D₁_（Mm）	D₂_（Mm）	d_N1 d_N2_（Mm）	d_M1 d_M2_（Mm）	L （Mm）	n	n₁	D₃_（Mm）	d₁ (mm)	H₁(mm）	h _（Mm）	b _（Mm）	m _（Mm）	d_a (mm)	z	d_a (mm)	z
01.20.200	280	120	60	248	152	16	M14	28	12	2	201	199	50	10	40	3	300	98	-	-
01.20.224	304	144	60	272	176	16	M14	28	12	2	225	223	50	10	40	3	321	105	-	-
01.20.250	330	170	60	298	202	16	M14	28	18	2	251	249	50	10	40	4	352	86	-	-
01.20.280	360	200	60	328	232	16	M14	28	18	2	281	279	50	10	40	4	384	94	-	-
01.25.315	408	222	70	372	258	18	M16	32	20	2	316	314	60	10	50	5	435	85	190	40
01.25.355	448	262	70	412	298	18	M16	32	20	2	356	354	60	10	50	5	475	93	235	49
01.25.400	493	307	70	457	343	18	M16	32	20	2	401	399	60	10	50	6	528	86	276	48
01.25.450	543	357	70	507	393	18	M16	32	20	2	451	449	60	10	50	6	576	94	324	56
01.30.500	602	398	80	566	434	18	M16	32	20	4	501	498	70	10	60	5 6	629 628.8	123 102	367 368.4	74 62
01.25.500	602	398	80	566	434	18	M16	32	20	4	501	499	70	10	60	5 6	629 628.8	123 102	367 368.4	74 62
01.30.560	662	458	80	626	494	18	M16	32	20	4	561	558	70	10	60	5 6	689 688.8	135 112	427 428.4	86 72
01.25.560	662	458	80	626	494	18	M16	32	20	4	561	559	70	10	60	5 6	689 688.8	135 112	427 428.4	86 72
01.30.630	732	528	80	696	564	18	M16	32	24	4	631	628	70	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
01.25.630	732	528	80	696	564	18	M16	32	24	4	631	629	70	10	60	6 8	772.8 774.4	126 94	494.4 491.2	83 62
01.30.710	812	608	80	776	644	18	M16	32	24	4	711	708	70	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
01.25.710	812	608	80	776	644	18	M16	32	24	4	711	709	70	10	60	6 8	850.8 854.4	139 104	572.4 571.2	96 72
01.40.800	922	678	100	878	722	22	M20	40	30	6	801	798	90	10	80	8 10	966.4 968	118 94	635.2 634	80 64
01.30.800	922	678	100	878	722	22	M20	40	30	6	801	798	90	10	80	8 10	966.4 968	118 94	635.2 634	80 64
01.40.900	1022	778	100	978	822	22	M20	40	30	6	901	898	90	10	80	8 10	1062.4 1068	130 104	739.2 734	93 74
01.30.900	1022	778	100	978	822	22	M20	40	30	6	901	898	90	10	80	8 10	1062.4 1068	130 104	739,2 734	93 74
01.40.1000	1122	878	100	1078	922	22	M20	40	36	6	1001	998	90	10	80	10 12	1188 1185.6	116 96	824 820.8	83 69
01.30.1000	1122	878	100	1078	922	22	M20	40	36	6	1001	998	90	10	80	10 12	1188 1185.6	116 96	824 820.8	93 69
01.40.1120	1242	998	100	1198	1042	22	M20	40	36	6	1121	1118	90	10	80	10 12	1298 1305.6	127 106	944 940.8	95 79
01.30.1120	1242	998	100	1198	1042	22	M20	40	36	6	1121	1118	90	10	80	10 12	1298 1305.6	127 106	944 940.8	95 79
01.45.1250	1390	1110	110	1337	1163	26	M24	48	40	5	1252	1248	100	10	90	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
01.35.1250	1390	1110	110	1337	1163	26	M24	48	40	5	1251	1248	100	10	90	12 14	1449.6 1453.2	118 101	1048.8 1041.6	88 75
01.45.1400	1540	1260	110	1487	1313	26	M24	48	40	5	1402	1398	100	10	90	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
01.35.1400	1540	1260	110	1487	1313	26	M24	48	40	5	1401	1398	100	10	90	12 14	1605.6 1607.2	131 112	1192.8 1195.6	100 86
01.45.1600	1740	1460	110	1687	1513	26	M24	48	45	5	1602	1598	100	10	90	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
01.35.1600	1740	1460	110	1687	1513	26	M24	48	45	5	1601	1598	100	10	90	14 16	1817.2 1820.8	127 111	1391.6 1382.4	100 87
01.45.1800	1940	1660	110	1887	1713	26	M24	48	45	5	1802	1798	100	10	90	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
01.35.1800	1940	1660	110	1887	1713	26	M24	48	45	5	1801	1798	100	10	90	14 16	2013.2 2012.8	141 123	1573.6 1574.4	113 99
01.60.2000	2178	1825	144	2110	1891	33	M30	60	48	8	2002	1998	132	12	120	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
01.40.2000	2178	1825	144	2110	1891	33	M30	60	48	8	2001	1998	132	12	120	16 18	2268.8 2264.4	139 123	1734.4 1735.2	109 97
01.60.2240	2418	2065	144	2350	2131	33	M30	60	48	8	2242	2238	132	12	120	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
01.40.2240	2418	2065	144	2350	2131	33	M30	60	48	8	2241	2238	132	12	120	16 18	2492.8 2498.4	153 136	1990.4 1987.2	125 111
01.60.2500	2678	2325	144	2610	2391	33	M30	60	56	8	2502	2498	132	12	120	18 20	2768.4 2776	151 136	2339.2 2228	125 112
01.40.2500	2678	2325	144	2610	2391	33	M30	60	56	8	2501	2498	132	12	120	18 20	2768.4 2776	151 136	2339.2 2228	125 112
01.60.2800	2978	2625	144	2910	2691	33	M30	60	56	8	2802	2798	132	12	120	18 20	3074.4 3076	168 151	2527.2 2528	141 127
01.40.2800	2978	2625	144	2910	2691	33	M30	60	56	8	2801	2798	132	12	120	18 20	3074.4 3076	168 151	2527.2 2528	141 127
01.75.3150	3376	2922	174	3686	3014	45	M42	84	56	8	3152	3147	162	12	150	20 22	3476 3471.6	171 155	2828 2824.8	142 129
01.50.3150	3376	2922	174	3686	3014	45	M42	84	56	8	3152	3148	162	12	150	20 22	3476 3471.6	171 155	2828 2824.8	142 129
01.75.3550	3776	3322	174	3686	3414	45	M42	84	56	8	3552	3547	162	12	150	20 22	3876 3889.6	191 174	3228 3220.8	162 147
01.50.3550	3776	3322	174	3686	3414	45	M42	84	56	8	3552	3548	162	12	150	20 22	3876 3889.6	191 174	3228 3220.8	162 147
01.75.4000	4226	3772	174	4136	3864	45	M42	84	60	10	4002	3997	162	12	150	22 25	4329.6 4345	194 171	3660.8 3660	167 147
01.50.4000	4226	3772	174	4136	3864	45	M42	84	60	10	4002	3998	162	12	150	22 25	4329.6 4345	194 171	3660.8 3660	167 147
01.75.4500	4726	4272	174	4636	4364	45	M42	84	60	10	4502	4497	162	12	150	22 25	4835.6 4845	217 191	4166.8 4160	190 167
01.50.4500	4726	4272	174	4636	4364	45	M42	84	60	10	4502	4498	162	12	150	22 25	4835.6 4845	217 191	4166.8 4160	190 167

Bitte kontaktieren Sie uns, um detaillierte Zeichnungen zu erhalten !!!
