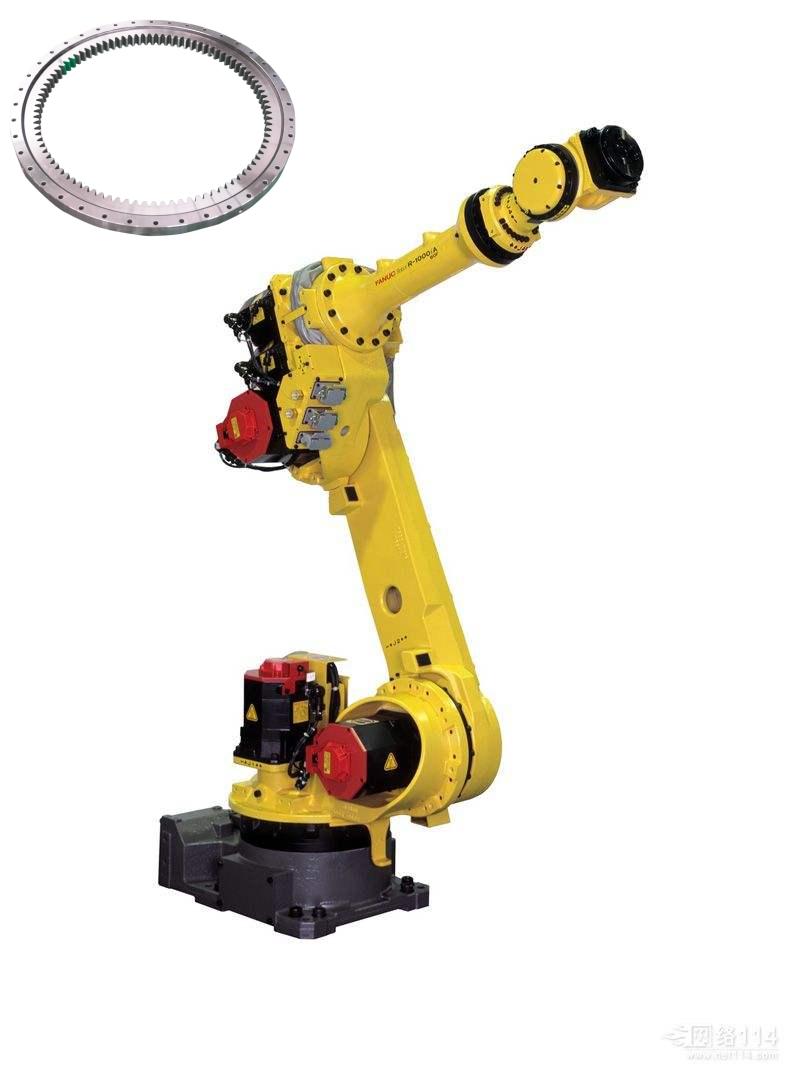

Solarenergie Erzeugung extra leichtes leichtes Ball -Slwing -Lager für Roboter

Leichtyp -Schlägerlager. Xuzhou Wanda Slewing Bearing Co., Ltd. Ersatz -Slwing -Ringlager -Plattenlager Wir können viele Ersatzlager und andere berühmte Marke herstellen. Im Vergleich zu ihnen haben wir sehr wettbewerbsfähige Preis und Lieferung. Wenn Sie Anfragen zu diesen Neuerlagern haben, geben wir uns einfach die Nummer und wir werden Ihnen schnell geben Zitat und Lieferung. Außerdem können wir auch das Slwing -Lager gemäß der Zeichnung oder des Designs des Kunden selbst liefern.Ein erfahrener Schweißer zu sein, ist eine heiße Ware auf dem heutigen Arbeitsmarkt sowie ein praktisches Talent für fleißige Do-it-yourself-Reparaturpersonen und Hobbyisten. Das Schweißen für Dummies gibt Ihnen alle Informationen, die Sie für diese häufig verwendeten Informationen benötigen

Mitheizlagern können axiale, radiale und momentliche Lasten aufnehmen, die einzeln oder in Kombination und in eine beliebige Richtung handeln. Sie sind nicht im Gehäuse oder auf einer Welle montiert, sondern direkt auf eine Sitzfläche. Die inneren und äußeren Ringe werden mit Befestigungslöchern versorgt. Beide Ringe haben möglicherweise integrale Zahnräder. Sie werden auch als Schlägerringe und Tischlager bezeichnet. Slwing -Ringlager können oszillierende (geteilte) sowie rotierende Bewegungen durchführen. Sie können ohne Zahnräder oder mit internen oder externen Zahnrädern verwendet werden. Schwunglager (Schlägerringe, Schlägerring Zahnrad, Schwungring, Tischlager)

Um Zeichnen (PDF) zu erhalten, bitte Clik auf dem Modell.

Modell       Pdf.format	Gewicht            kg	Abmessungen (mm)			Montagedimension (MM)						Strukturdimension (mm)						Clearance (MM)
		D	de	H	D1]	D2	n	Φ	M	t	D3	D1	H1	H2]	Hu	Ho	Axial	Radial
WD-060.20.0414.pdf	29	486	342	56	460	368	24	13.5	12	-	412.5	415.5	45.5	45.5	10.5	10.5	≤ 0,28	≤ 0,24
WD-060.20.0544.pdf	37	616	472	56	590	498	32	13.5	12	-	542.5	545.5	45.5	45.5	10.5	10.5	≤ 0,30	≤ 0,26
WD-060.20.0644.pdf	44	716	572	56	690	598	36	13.5	12	-	642.5	645.5	45.5	45.5	10.5	10.5	≤ 0,30	≤ 0,26
WD-060.20.0744.pdf	52	816	672	56	790	698	40	13.5	12	-	742.5	745.5	45.5	45.5	10.5	10.5	≤ 0,30	≤ 0,26
WD-060.20.0844.pdf	60	916	772	56	890	798	40	13.5	12	-	842.5	845.5	45.5	45.5	10.5	10.5	≤ 0,30	≤ 0,26
WD-060.20.0944.pdf	67	1016	872	56	990	898	44	13.5	12	-	942.5	945.5	45.5	45.5	10.5	10.5	≤ 0,30	≤ 0,26
WD-060.20.1094.pdf	77	1166	1022	56	1140	1048	48	13.5	12	-	1092.5	1096	45.5	45.5	10.5	10.5	≤ 0,30	≤ 0,26

Notiz:

1. N1 ist die Anzahl der Schmierlöcher. Ölbecher M8 × 1JB/T7940.1 ~ JB/T7940.

2. Der Standort des Ölnippels kann gemäß der Anwendung des Benutzers geändert werden.

3. "km " ist eine Addendum -Reduktion; M: Modul; Z: Zähne Nr.

4. Für die Lastkurve -Kapazität laden Sie bitte unseren Katalog zum Neigungsparm herunter.
