Verfügbarkeitsstatus: | |
---|---|
Menge: | |
SE/WEA -Serie
XZWD
8483409000
Leistungsparameter für den Dual-Wurm-Slwing-Laufwerk
Modell | SE17-2 | SE21-2 | WEA17-2 | WEA21-2 |
Nennleistung Drehmoment (max) KN.M. | 16.8 | 20.6 | 19.44 | 48 |
Neigungsmoment Drehmoment (max) kN.M. | 135.6 | 203 | 142.4 | 203 |
Statische axiale Last kN | 970 | 1598 | 1166 | 1598 |
Statische radiale Belastung kN | 390 | 640 | 435 | 640 |
Dynamische axiale Last (max) kN.m | 235 | 385 | 280 | 385 |
Dynamische radiale Lastkne | 205 | 335 | 231 | 335 |
Drehmoment halten (max) kN.m | 122.9 | 179.9 | 108.5 | 179.9 |
Ausrüstungsradio | 102: 1 | 125: 1 | 104: 1 | 90: 1 |
Präzision verfolgen | ≤ 0,15 ° | ≤ 0,15 ° | ≤ 0,13 ° | ≤ 0,10 ° |
Selbstverriegelte Zahnräder | Ja | Ja | Ja | Ja |
Gewicht (kg | 119 | 161 | 115 | 205 |
1. Definition des Slew -Laufwerks

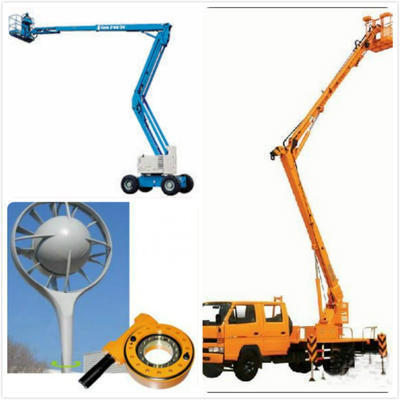

Schlupftrieb Das Gerät ist eine neue Art von Rotationsprodukten, die aus bestehen Schneckengetriebe, Schlimmungsring, Hülle und Motor. Da der Kernteil das Nimmlager annimmt, kann er gleichzeitig axiale Kraft, radiale Kraft und Umsturzmoment tragen. Slew -Antrieb und traditionelle Rotationsprodukte verglichen, Es verfügt über die Eigenschaften einfacher Installation, einfacher Wartung und Einsparungsraum in größerem Maße. Dieses Produkt kann häufig in schweren Plattentransportfahrzeugen, Containerkran und LKW -montiertem Kran verwendet werden und hoher Höhe.
2. Struktur der Antriebsstruktur
Das SWEW -Antrieb kann in Einzelwurmantrieb, Doppel -Wurmantrieb und spezielles Drehantrieb unterteilt werden. Xuzhou Wanda Slewing Bearing Co., Ltd könnte den Slw -Antrieb in SEIRE- und WEA -Serien liefern.
Die SE-Serie übernimmt das Design der toroidalen Wurmstruktur, ein zahnmärtiger Kontakt, einen starken Aufprallwiderstand, geeignet für Lichtlast und niedrige Geschwindigkeitsanwendungen. Wie Solar Tracker -System, kleine Umweltschutzausrüstung usw.
Die WEA-Serie nimmt eine gebogene Zahnoberflächenstrukturdesign an, die viel stärkere Anti-Fett- und Kleberfähigkeit aufweist. Es ist für Hochleistungs- und Mittelgeschwindigkeitsanwendungen geeignet. Wie Baumaschinen, Baumaschinen usw.
3. Drei Vorteile des Slew -Laufwerks
a.) Modularisierung
Aufgrund der hohen Integration des SLEW -Laufwerks müssen Benutzer nicht jeden Teil des Rotary -Geräts nacheinander kaufen und verarbeiten. Bis zu einem gewissen Grad reduziert es auch den Vorbereitungsprozess zu Beginn der Produktion und verbessert so die Arbeitsproduktivität erheblich.
b.) Sicherheit
Das Wurmgetriebe hat die Eigenschaften der umgekehrten Selbstverstärkung, die respektieren können, was sich umgekehrte selbstsperrte, dh nur Wurm an der Wurmausrüstung, aber nicht die Wurmausrüstung. Der Sicherheitsfaktor des Hauptmotors und der Schlägergeräte kann im hohen Betrieb erheblich verbessert werden. Verglichen mit herkömmlichen Rotationsprodukten, Schlupftrieb hat die Vorteile einfacher Installation, einfacher Wartung und Speichern des Installationsraums.
c.) Vereinfachen Sie das Host -Design
Im Vergleich zum traditionellen Zahnradgetriebe kann das Wurmgetriebe ein relativ großes Verringerungsverhältnis erhalten. In einigen Fällen kann es die Reduzierenteile für die Hauptmotor sparen, um die Kaufkosten für Kunden zu senken und die Ausfallrate des Hauptmotors erheblich zu senken.
Das obige ist die Einführung des Nimmantriebs. Wenn Sie andere Fragen haben, können Sie erneut mit uns kommunizieren, willkommen, uns zu kontaktieren!
Leistungsparameter für den Dual-Wurm-Slwing-Laufwerk
Modell | SE17-2 | SE21-2 | WEA17-2 | WEA21-2 |
Nennleistung Drehmoment (max) KN.M. | 16.8 | 20.6 | 19.44 | 48 |
Neigungsmoment Drehmoment (max) kN.M. | 135.6 | 203 | 142.4 | 203 |
Statische axiale Last kN | 970 | 1598 | 1166 | 1598 |
Statische radiale Belastung kN | 390 | 640 | 435 | 640 |
Dynamische axiale Last (max) kN.m | 235 | 385 | 280 | 385 |
Dynamische radiale Lastkne | 205 | 335 | 231 | 335 |
Drehmoment halten (max) kN.m | 122.9 | 179.9 | 108.5 | 179.9 |
Ausrüstungsradio | 102: 1 | 125: 1 | 104: 1 | 90: 1 |
Präzision verfolgen | ≤ 0,15 ° | ≤ 0,15 ° | ≤ 0,13 ° | ≤ 0,10 ° |
Selbstverriegelte Zahnräder | Ja | Ja | Ja | Ja |
Gewicht (kg | 119 | 161 | 115 | 205 |
1. Definition des Slew -Laufwerks
Schlupftrieb Das Gerät ist eine neue Art von Rotationsprodukten, die aus bestehen Schneckengetriebe, Schlimmungsring, Hülle und Motor. Da der Kernteil das Nimmlager annimmt, kann er gleichzeitig axiale Kraft, radiale Kraft und Umsturzmoment tragen. Slew -Antrieb und traditionelle Rotationsprodukte verglichen, Es verfügt über die Eigenschaften einfacher Installation, einfacher Wartung und Einsparungsraum in größerem Maße. Dieses Produkt kann häufig in schweren Plattentransportfahrzeugen, Containerkran und LKW -montiertem Kran verwendet werden und hoher Höhe.
2. Struktur der Antriebsstruktur
Das SWEW -Antrieb kann in Einzelwurmantrieb, Doppel -Wurmantrieb und spezielles Drehantrieb unterteilt werden. Xuzhou Wanda Slewing Bearing Co., Ltd könnte den Slw -Antrieb in SEIRE- und WEA -Serien liefern.
Die SE-Serie übernimmt das Design der toroidalen Wurmstruktur, ein zahnmärtiger Kontakt, einen starken Aufprallwiderstand, geeignet für Lichtlast und niedrige Geschwindigkeitsanwendungen. Wie Solar Tracker -System, kleine Umweltschutzausrüstung usw.
Die WEA-Serie nimmt eine gebogene Zahnoberflächenstrukturdesign an, die viel stärkere Anti-Fett- und Kleberfähigkeit aufweist. Es ist für Hochleistungs- und Mittelgeschwindigkeitsanwendungen geeignet. Wie Baumaschinen, Baumaschinen usw.
3. Drei Vorteile des Slew -Laufwerks
a.) Modularisierung
Aufgrund der hohen Integration des SLEW -Laufwerks müssen Benutzer nicht jeden Teil des Rotary -Geräts nacheinander kaufen und verarbeiten. Bis zu einem gewissen Grad reduziert es auch den Vorbereitungsprozess zu Beginn der Produktion und verbessert so die Arbeitsproduktivität erheblich.
b.) Sicherheit
Das Wurmgetriebe hat die Eigenschaften der umgekehrten Selbstverstärkung, die respektieren können, was sich umgekehrte selbstsperrte, dh nur Wurm an der Wurmausrüstung, aber nicht die Wurmausrüstung. Der Sicherheitsfaktor des Hauptmotors und der Schlägergeräte kann im hohen Betrieb erheblich verbessert werden. Verglichen mit herkömmlichen Rotationsprodukten, Schlupftrieb hat die Vorteile einfacher Installation, einfacher Wartung und Speichern des Installationsraums.
c.) Vereinfachen Sie das Host -Design
Im Vergleich zum traditionellen Zahnradgetriebe kann das Wurmgetriebe ein relativ großes Verringerungsverhältnis erhalten. In einigen Fällen kann es die Reduzierenteile für die Hauptmotor sparen, um die Kaufkosten für Kunden zu senken und die Ausfallrate des Hauptmotors erheblich zu senken.
Das obige ist die Einführung des Nimmantriebs. Wenn Sie andere Fragen haben, können Sie erneut mit uns kommunizieren, willkommen, uns zu kontaktieren!
