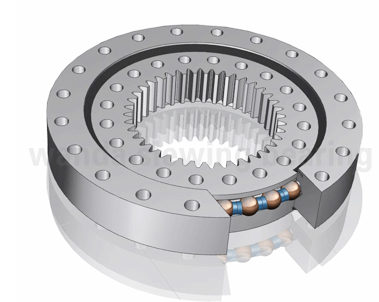

Vier -Punkte -Kontaktlager (Schlägerringe) für eine größere Genauigkeit

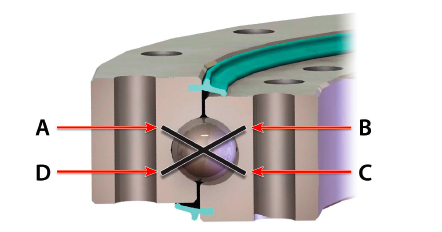

Ein Vier-Punkte-Kontaktkugellager erleichtert Maschinendesigns, die eine Kombination aus radialen, Schub- und Momentlasten haben, da alle drei gleichzeitig verarbeitet werden können. Sie werden hauptsächlich für langsame bis mittelschwere Anwendungen verwendet oder wenn eine oszillatorische Bewegung vorherrscht.

Vier-Punkte-Kontaktlager kann gemäß ABEC -Präzisionsnoten und in größeren Größen hergestellt werden. In Anwendungen, die eine Oszillationsbewegung mit begrenzten Drehwinkeln beinhalten, kann bei einem Großteil der Rotation der Lauf Null Runout) sollte angegeben werden, um ABEC -Standards zu erfüllen. Unkritische Bereiche können dem Lagerhersteller überlassen werden.

Mit einer Reihe von Bällen anstelle von zwei wird die Genauigkeit auf verschiedene Weise verbessert. Zum Beispiel, wenn radiale Runouts in a Zwei-Reihen-Lager Das System ist aus der Phase, die Rotation erzeugt ein Wackeln. Wobble kann auch aus der Strukturablenkung resultieren, wenn Anwendungen viel Platz zwischen zwei Zeilen von Kugeln benötigen (z. B. wenn eine hohe Momentlast widerstanden werden muss). Und wenn zwischen den beiden Reihen ein Vorspannungsunterschied im axialen Runout besteht, kann die Tragreibung variieren.

Keines dieser Probleme tritt in einem Lager mit einer einzigen Reihe von Bällen auf. Ebenso gibt es keine Übereinstimmung von Gehäusebohrungen und Schultern oder Wellendurchmessern und Schultern. Alle anderen Faktoren sind gleich, die Genauigkeit eines Vier-Punkte-Kontaktlagers kann doppelt so hoch sein, dass ein Lager mit zwei Bällenreihen.
