Slwing Lagernfreiheit

Anzahl Durchsuchen:0     Autor:Kevin     veröffentlichen Zeit: 2019-03-19      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

In einer Vielzahl von Anwendungen installiertes Slwing -Ringlager, aber für einen Teil der Maschine ist der Lager und die Präzision erforderlich. Wanda schlieseFlügellager Freigabe und Präzision sind am besten für die Maschine und funktionieren sehr gut.

Ein 、 -schwimmender Präzisionsstarund

1. Die Präzision des Neigungslagers beträgt 10 GK GB10095-88, und der Ausrüstungsanlauf beträgt 0-0,45 mm; (andere Anforderungen für die Zahnlösung);

2. Raceway Quenching HRC55-62, Schichttiefe 3-4 mm, keine Risse;

3. Für die Implementierung des JB/T 10839-2008-Nimmlagerstandards sind technische Anforderungen für das Lagern nicht erforderlich.

4. Die Raceway -Struktur wird 39,688G60 Stahlkugelgröße ausgeführt.

5. Die axiale und radiale Räumung des Schlimmernlagers beträgt 0,08-0,25 mm.

6. Die Befestigungslöcher sind nicht mit abgeschrägten Enden bei 1,0*45 ° markiert;

7. Materialslösch- und Temperierungsbehandlung HB207-262;

B 、 Slwing Lagernfreiheit und Präzision

Das Spiel des Schlägerlagers ist in eine axiale Lücke und eine radiale Lücke nach verschiedenen Messrichtungen unterteilt. Es ist auch ein wichtiger Inspektionsgegenstand für die inneren und äußeren Ringe der radialen Clearance -Gruppe, die Grundlage für die wichtigen nationalen Standards der Rolling -Element -Gruppe und andere technische Anforderungen für die angegebene technische Qualität. Aus der Sicht der Lageranwendungen hängt die zufriedenstellende Leistung in hohem Maße von der Verfügbarkeit ihrer radialen Räumungslager ab. Die Lagerfreiheit aus dem Entwurf und der Verwendung kann unterteilt werden in: Entwurfsfreigabe, ursprüngliche Freigabe, Freigabe der Installationsfreigabe.

Nachdem die Lagermontagefreiheit erreicht ist, wird im tatsächlichen Betriebsprozess der sogenannte Installationsabstand (oder als Anpassungsfreigabe bezeichnet) im tatsächlichen Betriebsvorgang als Abstandsarbeit der Freigabe bezeichnet arbeiten. Die Arbeit der Lager-, inneren und externen Ursachen für Temperaturänderungen des Temperaturanstiegs, was zu einer Verringerung des Installationsabstands führt, während die Last auf die Rollelemente angewendet wird und die Ferrus elastisch deformiert ist und die Freigabe erhöht. Bei einem Schiffsinstallationsabstand mit einer etwas größeren Arbeitslücke, um eine zufriedenstellende Leistung zu erzielen, sollten Sie eine angemessene Freigabe auswählen.

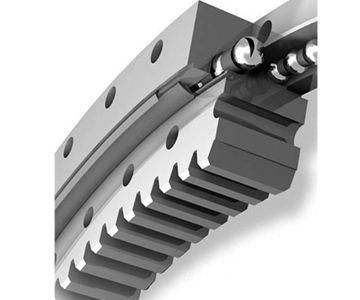

Slwing Laging Cutaway

C 、 Die Auswirkungen des Neigungslagers auf die Slwing -Lagerarbeit

1. Die Rolle und die Anforderungen des Neigungslagers Es gibt ein Spiel im Nimmlager, um sicherzustellen, dass das Lager flexibel und ohne Block betrieben werden kann. Es ist jedoch auch erforderlich, um einen stabilen Lagerbetrieb sicherzustellen. Eine effektive Arbeitsfreigabe ist eine der notwendigen und Voraussetzungen für die Sicherung von Präzisionslagern.

2. Die Freigabe während des Betriebs des Lagers wird auch als die Größe des Arbeitsabsagens bezeichnet, was sich auf die Lebensdauer, den Temperaturanstieg, das Rauschen, die Vibration und die anderen Eigenschaften des Präzisionslagers auswirkt. Bei der Auswahl der Freigabe des Lagers ist es im Allgemeinen angemessen, die Arbeitsfreigabe Null oder leicht positiv zu machen. Der Abstand ist zu klein und es ist leicht, die Auswirkungen von Schloss, Rauschen, Temperaturanstieg und Vibration zu haben.

3. Es ist erwähnenswert, dass der Arbeitsabstand nach der Installation des Lagers kleiner als der ursprüngliche Abstand vor der Installation ist, da das Lager eine bestimmte Lastdrehung und die durch die Lageranpassung und Last verursachte elastische Verformung tragen muss. Zum Zeitpunkt des Entwurfs unter Berücksichtigung der Faktoren der thermischen Ausdehnung (Beladung) ist genügend Platz reserviert, um das Schloss zu verhindern, und absichtlich verlassen. Daher muss das Stück reserviert werden.

4. Fabrikprozesssteuerung, CNC Fine Schleifverarbeitungund dann den kombinierten Prozess durchführen, der durch einen feinen Schleifprozess von 0,001-0.003 mm erreicht wird.

5. Wenn das Lager nicht am Schaft oder am Lagergehäuse montiert ist, wird der innere Ring oder der äußere Ring festgelegt, und dann bewegt sich der Unbewegte in der radialen oder axialen Richtung. Gemäß der Bewegungsrichtung kann es in radiale Clearance und axiale Clearance unterteilt werden. Die Rolle der Lagerfreiheit und der erforderliche Abstand im Lager besteht darin Nicht wesentlich erledigen, und die Anzahl der Rollkörper, die die Last tragen, ist erschöpft. Es kann mehr geben. Daher hat die Lagerfreiheit einen großen Einfluss auf die dynamische Leistung (Rauschen, Schwingung und Reibung) des Lagers und die Rotationsgenauigkeit sowie die Lagerkapazität der Lebensdauer (Verschleiß und Müdigkeit).

D 、 Wie verbessert XZWD die Genauigkeit des Nimmlagers?

1. Strikter Produktionsinspektionsprozess von der Rohstoffbeschaffung bis zur Inspektionseinkommensbibliothek, alle Qualitätspersonalspuren und -monitor von der Quelle, überprüfen Sie die Schichten, um die Produktqualität zu gewährleisten.

2. XZWD-Slwing-Lager, ausgestattet mit fortgeschrittenen, hochpräzisen Produktionsausrüstungen im Land, die Arbeiter meistern qualifizierte, umfassende Stärke, Markenschweinerproduktionsunternehmen, Vertrauenswürdigkeit.

3. XZWD Slewing Bearing, das Unternehmen jedes Link ist mit hoch entwickelten Produktionsausrüstungen, Klingen, Bohrern ausgewählt, sind ausgewählte Produkte bekannter Marken, die produzierten Produkte wurden von inländischen und ausländischen Kunden anerkannt.
