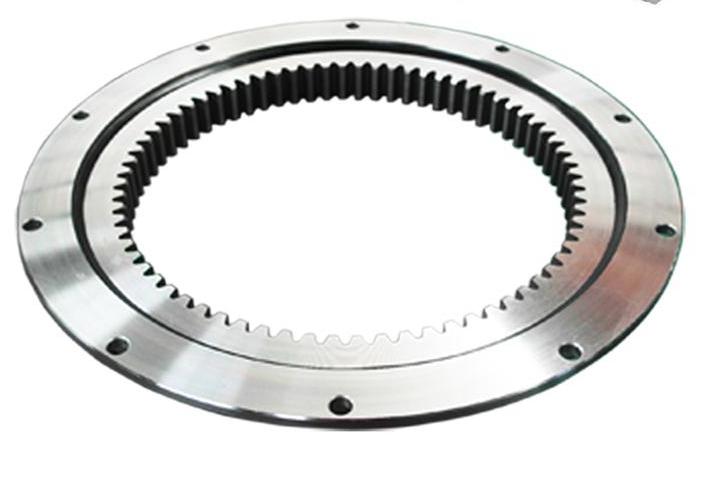

Leichte Tragkapazität

Das leichte Schlägerlager ist die Lösung für Anwendungen, bei denen ein großer Durchmesser und ein leichteres Gewicht von entscheidender Bedeutung sind. WD-23-Serie Slwing-Ringe Haben Sie einen Flanschquerschnitt auf einem oder beiden Ringen, der das Gewicht reduziert und dem Gerätedesigner Flexibilität bietet, wobei verschiedene Konfigurationen benachbarter Montagestrukturen und Verstürmungsanordnungen gerecht werden.

Design-Merkmale:

Die interne Konfiguration bietet vier Kontaktpunkte mit den Kugeln, sodass das Lager gleichzeitig radiale, axiale und momentliche Lasten tragen kann. Die Verwendung von Spacer -Kugeln, die mit Lastkugeln abwechselte, ermöglicht ein geringeres Drehmoment und eine überlegene Leistung in Anwendungen, die eine Oszillationsbewegung betreffen. Integrale Gesichtsreitreitdichtungen werden bereitgestellt, um den Ausschluss von Verunreinigungen zu unterstützen.

Leichte Lager sind perfekt für Anwendungen, bei denen ein zusätzliches Lichtlager erforderlich ist. Innerhalb ihrer Grundlastwerte können diese zusätzlichen Lichtlager radiale, Schub- oder kombinierte Lasten in der Lage sind und in offenen, versiegelten oder abgeschirmten Konfigurationen erhältlich.

Xuzhou Wanda Slewing -Lagerringlösungen wurden erfolgreich in einer Vielzahl von leichten bis mittelschweren Anwendungen eingesetzt, darunter:

Anwendungen:

Kleine Krane, Booms und Aufzüge

Industriepositionierer und Rotationstische

Rutschen schwckelt

Dehnung um Verpackungsmaschinen

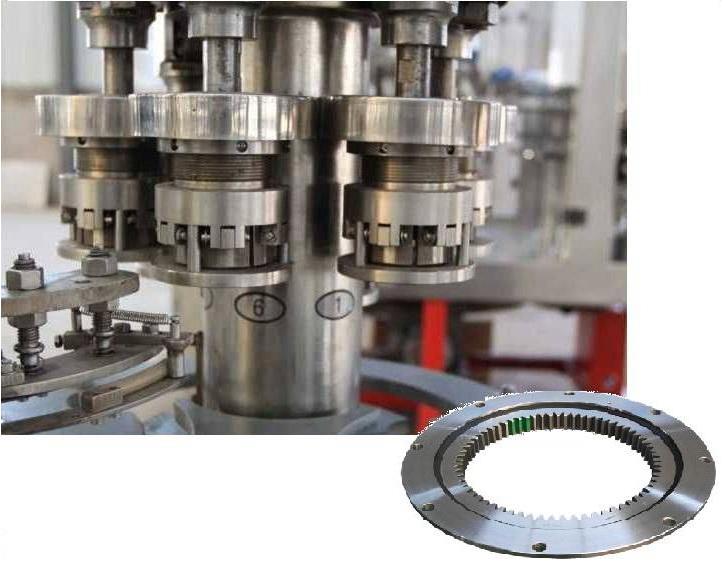

Flaschenfüllmaschinen

Förderer und verwandte Materialhandhabungsgeräte

Rotierende Anzeigen

Analyse der leichten Schlägerlagerversagen:

Leichte Schlägerlager sind spezielle Arten von Lagern, die im Allgemeinen in einigen Maschinen verwendet werden. Die Art und Weise, wie sie auf den Strukturen montiert sind und die Natur arbeiten, die im Allgemeinen "statische", höhere Belastungskapazität und eine größere Anzahl von Rollelementen ist.

Leichte Schlägerlager werden im Allgemeinen auf der Grundlage der statischen Belastung ausgewählt, die unter Verwendung der Kräfte für axiale und radiale Lasten berechnet wird, die auf sie kommen, sowie des Neigungsmoments. Für die korrekte Auswahl des Slew -Lagers sind bestimmte Parameter wie Geschwindigkeit, Last und Betriebstemperatur erforderlich. Es gibt bestimmte Annahmen, die berücksichtigt werden sollen:

1. Das Lager besteht aus hochwertigem Material und ist frei von Herstellungsfehlern.

2. Das Lager wird gemäß den Lastberechnungen ausgewählt.

3. Die Installation des Lagers ist ordnungsgemäß.

4. Das verwendete Fett ist von guter Qualität und reicht zu jeder Ecke des Lagers.

5. Das Lager wird mit hochwertiger Dichtung versiegelt.

6. Die Betriebstemperatur des Lagers liegt in Reichweite.

7. Die ordnungsgemäße Pflege für die Wartung ist sichergestellt.

Die oben genannten Bedingungen gewährleisten, falls erfüllt, eine maximale Lagerlebensdauer.

Beim Drehen des Slew -Lagers rollen die rollenden Elemente im zyklischen Muster über den inneren Rassen. Da die Rotationsgeschwindigkeit sehr niedrig ist (meistens unter einer U / min), findet das Phänomen des allmählichen Lochfraßes und Abhaufens statt. Lochfraß wird durch die schweren Lasten der Rollelemente verursacht. Die Haltbarkeit der Schlägerlager, die eine nicht ordnungsgemäße Wärmebehandlung durchlaufen haben, sind in frühen Stadien des Betriebszyklus anfälliger für ein Versagen. Wenn dies geschieht, muss das Lager sofort ersetzt oder repariert werden, da das Lochfraß mehr sein wird und dies zu einer Aufstockung von Rollelementen im Lager führen kann. Dies kann auch dazu führen, dass der Ring unter extremen Bedingungen knackt, wenn er nicht gepflegt wird.

Wie oben Analyse des NeigungslagerversagensWenn Sie die Auswahl für das leichte Tragschlag treffen, kümmern Sie sich bitte ernsthaft um die Neigungsladungskapazität.
