Slwing -Lagerprodukte und angemessene Auswahl

Anzahl Durchsuchen:0     Autor:Er ist     veröffentlichen Zeit: 2019-02-21      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Die jetzige Single Volleyball -Slwing -Ring hat zwei Branchenstandards JJ36.1-91 《Nimmlager für Baumaschinen》 und JB/T2300-99 《Nimmlager. -84. In der Tabelle JJ36.1 Grundlegende Parameterreihen werden 145 Arten von Einzelvolleyball -Schlagen mit 145 Grundparametern in JB/T2300 aufgeführt. 120 Grundparameter mit 220 Arten von Einzelvolleyball -Schlimmern. Die Einführung der Hauptmotor in China, die meisten der Hauptmotoren werden gemäß den Parametern ausgewählt, die nach den aktuellen zwei Standards festgelegt sind. Standards tragen zur standardisierten Produktion von Nimmlagern bei. Mit der raschen Entwicklung der arbeitslosen und schwebenden Industrien verschiedener Mainframes sind auch die Probleme in den Standards aufgetaucht, a ND behinderte sogar die Entwicklung der Mainframe -Industrie und der Slwing -Lagerindustrie, die hoch geschätzt werden sollte.

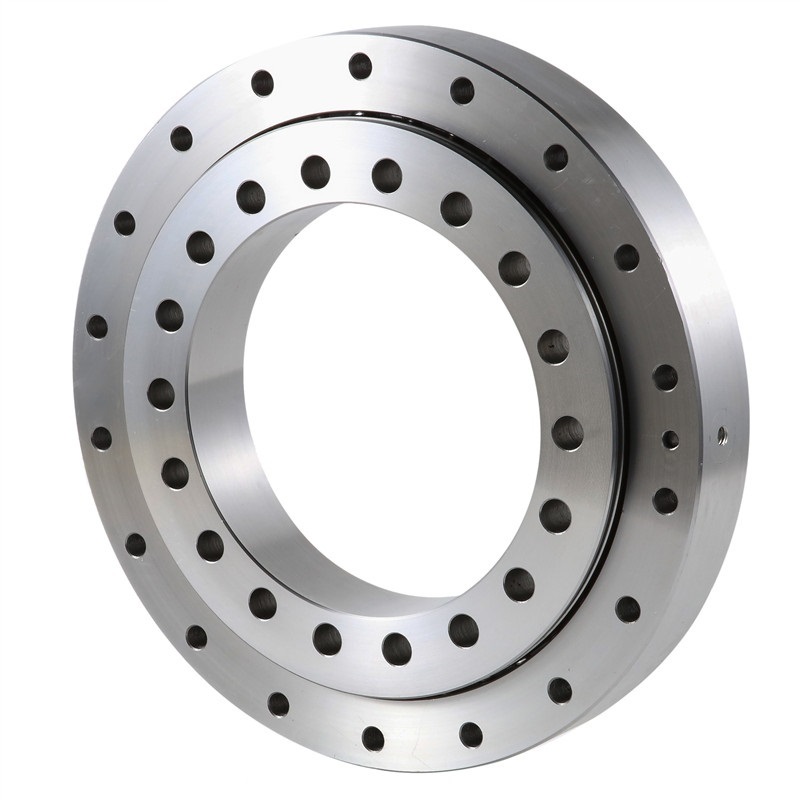

JG4A9215

Der mittlere Durchmesser (D0) des Raceway und der Durchmesser des Balls (D0) des einzelnen Volleyball -Schwimmlager das Design anderer Parameter. Daher ist die vernünftige Übereinstimmung zwischen beiden nicht nur ein Spiegelbild des Entwurfsniveaus des Nimmlagers, sondern wirkt sich auch direkt auf die wissenschaftliche, wirtschaftliche und strukturelle Auswahl des Wirts und der Rationalität aus. die Rationalität des Hauptparameters Matching im Bereich von D0 = 500 ~ 2500, D0/D0 = 31,25 ~ 41,67 in JJ36.1; D0/D0 = 16,67 ~ 62,5 in JB/T2300.GERMANY ROTHEERDE COMPANY Standard Serie Single Volleyball Nimmlager D0/D0 = 30 ~ 56. Wie ist das Verhältnis von wissenschaftlich und vernünftig? Es ist nicht schwierig, die Antwort durch Berechnung und Vergleich zu finden.

Wenn die D0- und D0 -Werte des Schlägerlagers bestimmt werden, können auch die statische Kapazität und die dynamische Kapazität der Nennleistung berechnet werden, und die statischen Last- und dynamischen Lastkurven können durchgeführt werden. Wenn die statische Lastkurve und die dynamische Lastkurve sehr eng sind, werden die Anforderungen an dynamische Last (dh lebensdauer) bei der Erfüllung der statischen Lastanforderungen erfüllt. zu einer Kurve mit geringerer Tragfähigkeit, die zwangsläufig zum Verschwendung einer anderen Fähigkeit führt. Es ist nicht schwer aus dem JB/T2300 -Anhang B zu erkennen, dass 30 · 900, 30,1000, 30,1020, 35 · 35 · 1250, 35 · 1400, 45 · 1400, 45 · 1600, 45 · 1800, 60 · 2000, 60 · Die dynamischen und statischen Lastkurven von 2240 und 60 · 2500 sind in der Nähe, und die Hauptparameter entsprechen vernünftigerweise. Ihr Verhältnis beträgt 30 ~ 41.67. Bei gleichzeitig ist ersichtlich, dass das D0/D0 -Verhältnis zu klein ist, die dynamische Lastkurve viel höher ist als die statische Lastkurve (Beispiel 30,500 Verhältnis beträgt 16,67) und die Verhältnis ist zu groß. Die dynamische Lastkurve ist viel niedriger als die statische Lastkurve (Beispiel für 40 · 2500 beträgt 62,5). In diesem Anhang gibt es in Abbildung B1 insgesamt 48 Grafiken, die 220 Modelle abdecken. Mit Ausnahme der 55 Modelle, die durch die obigen 11 Hauptparameter dargestellt werden, werden die Hauptparameter der verbleibenden 165 Modelle (75%) nicht übereinstimmen. angemessen. Die Antwort auf die obige Analyse lautet: D0/D0 = 30 ~ 40 ist eine vernünftige Primärparameterübereinstimmung.

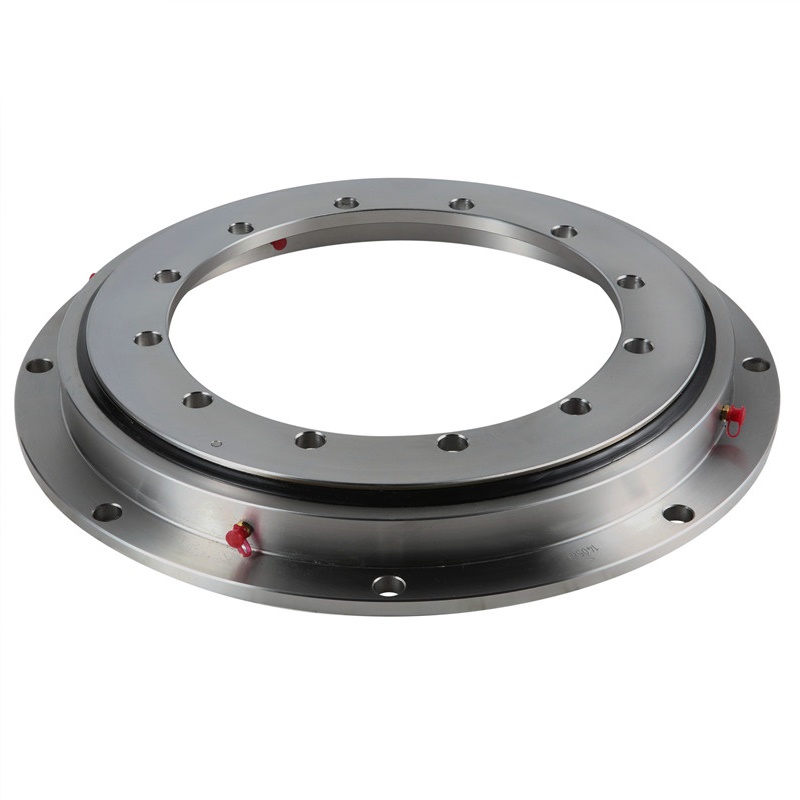

JG4A9295

JB/T2300-99 ist sich dieses Problem bei der Revision auch bewusst. Zusätzlich zum ursprünglichen Modell von JB2300-84 hat jede Spezifikation eine Stahlkugel mit kleinem Durchmesser hinzugefügt und insgesamt 20 passende 100-Modelle hinzugefügt. Beispielsweise wird ein 30.900 auf der Grundlage von 40 · 900 hinzugefügt. Die Parameter sind mit Ausnahme des Durchmessers der Stahlkugel identisch, aber leider, wenn d0 ≥ 1600 10 Arten von Übereinstimmungen zu insgesamt 50 Spezifikationen hinzufügen, jedoch vom angemessenen Matching -Bereich abweichend abweichen. Die neuen 100 Modelle haben keinen Nutzungswert, unabhängig davon, ob die Übereinstimmung angemessen oder die Abweichung angemessen ist. Dies liegt daran, dass jede Spezifikation die Stahlkugel nur um ein Gang basierend auf den ursprünglichen Spezifikationen reduziert, während die externen Abmessungen unverändert bleiben. Zusätzlich zur Reduzierung der dynamischen und statischen Fähigkeiten werden die Produktionskosten weniger reduziert und der Verkaufspreis der beiden ist niedriger. Es gibt nur sehr wenige Unterschiede. Warum akzeptieren Benutzer solche "neuen Dinge"? JB2300-84 in allen Spezifikationen von D0 ≤ 1250, D0 / D0-Werten sind zu klein, mit anderen Worten Das Lager Lager kann es als schweres Slwing -Lager bezeichnen, und für allgemeine Ingenieurgebäude ist keine Maschinen erforderlich. Das 20 -T -Klassenbagger als Beispiel ist der größte Teil der im Inland verwendeten Nutzlager 40 · 1120, der Durchmesser des Stahlkugels IS 40, und die Durchmesser der getöteten Lagerstahlkugeln der 20T -Klasse -Bagger, die von den importierten und inländischen (unabhängigen) Unternehmen produziert werden, liegen innerhalb von ф28,575, der Durchmesser des Zentrums der Rennstraße liegt im Bereich von 1073 bis 1212. Das direkte Ergebnis davon ist, dass je größer der Durchmesser der Stahlkugel ist, desto größer die axiale Lastfläche des Nimmlagers, desto schwerer das Selbstgewicht desto höher die Produktionskosten und desto höher die Beschaffungskosten des Benutzers. was zu einer großen Menge Kapital und Rohheit führt Materialverschwendung.

Zusätzlich zu der unangemessenen Übereinstimmung der beiden Hauptparameter von JB2300-99 ist das Design der Parameter der Stahlkugeldurchmesser der Serie auch unzureichend Verhältnis), aber die Stahlkugeldurchmesserserie sind: 20, 25, 30, 35, 40, 45, 50, 60, 75 (JB230-84 ist D0 = 30, 40, 45, 60, 75) Eine unwissenschaftliche Reihe. Spiele hier haben sicherlich keine praktische Bedeutung. Das Problem ist, dass die Nennkapazität des Schlimmungsrings proportional zu D0 · D0 ist. Für die Zeit ist es vernünftig, das Match zwischen D0 und D0 zu ignorieren. Nach der Berechnung der Werte aller übereinstimmenden D0 · D0 in JB2300-99 ist es offensichtlich eine ungeordnete Serie, dh die passende statische Kapazität. Die Zusammensetzung der Serie ist auch eine ungeordnete Serie und nicht eine Reihe von Verhältnissen. Wie wirkt der Benutzer die Anzahl der Tonnen von Zählern im Turmkran, das Hebengewicht des Autokrans und die Anzahl der Tonnen von Tonnen Der Bagger wird in den ersten Serien ausgewählt. Gleiches gilt für die Geschwindigkeit der Schritt-Variable-Werkzeugmaschine. Das Konzept des "Geschwindigkeitsverlusts" wird beim Entwerfen der Maschinengeschwindigkeit verwendet. Die Nennleistung der statischen Kapazitätszusammensetzungsverhältnisse kann verwendet werden, um den "Lagerkapazitätsverlust" zu minimieren, wenn das Nimmlager verwendet wird. und die Differenz zwischen 40.800 und den vorherigen 40.900 CO beträgt nur 12,5%. Wenn Sie zum ersten Mal 30 · 710 auswählen, wird der Sicherheitsfaktor berechnet. Wenn die Differenz 5%beträgt, ist die Auswahl von 40 · 800 offensichtlich "Verlust der Tragfähigkeit " von 45%. Der "-verlust der Tragfähigkeit betrug nur 7,5%, als die Differenz der primären Sicherheit von 40,800 Sicherheitsfaktor 5% betrug und der 40.900 geändert wurde.

Im JJ36.1 -Standard sind die Hauptparameteranpassung und das grundlegende Parameterdesign relativ wissenschaftlich und angemessen, und das überlappende Design des Mitteldurchmessers einiger Rassen (Beispiele 1000 · 25 und 1000 · 32) minimiert den "-Anterlagerungsverlust der Lagerkapazität "und jeweils hat wir die grundlegenden Parameter. Daher empfehlen wir und hoffen, dass die Hauptmotorenfabrik das einzelne Volleyball-Nimmlager gemäß dem Standard-JJ36.1-91 verwenden wird, der die Beschaffungskosten um 10%~ 30 senkt %, und die umfassenden wirtschaftlichen und sozialen Vorteile sind sehr wichtig. Wir haben einen solchen Vorschlag als Profi gemacht Hersteller von Schlägerlagernund wir sind vollständig in der Lage, die Wissenschaft zu respektieren, da dies unsere Umsatzerlöse nicht verringert und es keinen anderen Nutzen gibt.
