Slwing -Antriebsgetriebe

Diese breite Palette umfasst Getriebe für einen Slew -Laufwerk von Baggern, allen Arten von mobilen Kranen, Turmkranen von Baustellen, Hafen- und Deckkranen, Luftaufplanen und Solartrackern (große Photo-Voltaic-Paneele und Windkraftausrüstung). Für alle Größen stehen eine große Auswahl an Reduktionsverhältnissen sowie eingebaute negative Bremsen und Adapter für alle häufigsten Hydraulik- und Elektromotoren zur Verfügung.

Die Lager mit hoher Kapazität an der Ausgangswelle sind so ausgelegt, dass sie die schweren Radiallasten aufgrund des Schwimmring-/Ritzelgetriebes einnehmen.

Die Preisträger sind mit vielen verschiedenen Modulen und Anzahl von Zähnen erhältlich, um den verschiedenen Arten von Schlimmern zu entsprechen.

Der Bereich umfasst 15 verschiedene Größen für Drehmoment von 1.000 bis 130.000 nm.

Eine Einführung in die Getriebe für geteilte Antriebsantrieb:

Der Slwing -Ring, auch als Nimmlager oder Drehzahllager bezeichnet, ist ein großes Lager, das die axialere Last, die radiale Last und das Neigungsmoment aufrechterhalten kann. Es ist bekannt als: "Maschinenfugen", die wesentlichen Maschinenübertragungsteile, zwischen den beiden Objekten, die eine relative Drehbewegung sein müssen. Es hat den inneren und äußeren Ring, das Rollen und andere Komponenten.

Man kann berücksichtigen der Schläger Laufwerk als Getriebe Weil die Kernbewegungskomponenten das Nimmlager und die Wurmwelle sind. Es besteht auch aus Hilfskomponenten wie Dichtungen, Gehäuse und Motor. Als Stromquelle ist der Slew -Motor normalerweise DC Planetary Getriebemotor oder Wechselstromgetränkemotor. AC -Hydraulikmotor wird hauptsächlich in der Baumaschinen als Stromantriebssystem verwendet. Wie die Kernkomponente ist der Schlägerringantrieb, Schlimmungsgetriebe kann den axialen und radialen Kräften leicht standhalten. Das Arbeitsprinzip des Slw -Antriebs: Der Wurm wird vom Motor angetrieben, der den Außenring des Schlimmungsrings zum Drehen treibt; Der äußere Ring gibt das Drehmoment durch den Flansch und den inneren Ring des Schlimmungsrings in das Gehäuse fest.

Auf dem Wurmgetriebe mit dem Wurmgetriebe mit umgekehrten Selbstverriegelungsmerkmalen ist das Slwing-Antriebsgetriebe umgekehrt. Diese Funktion verbessert die Stabilität des Betriebs- und Sicherheitsfaktors des Hosts erheblich. Im Vergleich zu den herkömmlichen Swing -Produkten ist das Slwing -Antriebsgetriebe einfach zu installieren, leicht zu warten und spart einen beträchtlichen Installationsraum.

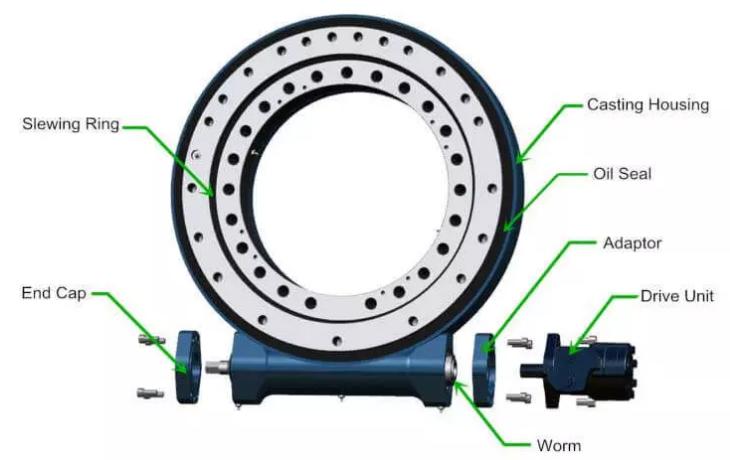

Slwing Drive Getriebestruktur:

Slwing Drive Getriebe Vorteile:

Hourglass -Wurmtechnologie bietet mehr Zahnkontakt, ein höheres Drehmoment

 Erstellen Sie eine wirtschaftliche und kompakte Lösung mit geringen Wartungskosten

Slewing -Ausrüstung und Raceway Harden Processing -Technologie erhöhen die Lebensdauer des Slew -Antriebs

°

Custom -Design ist verfügbar

typen: Einer Achse-Slw-Laufwerk, Dual-Achse-Slebanlauf

Antrag auf Antriebsgetriebe Getriebe: Anwendung:

Das Slwing -Antrieb ist ein perfektes Produkt für Bewegungssteuerung für die Anwendung, für die Drehmomentstärke erforderlich ist.

Slew -Antrieb für Solar: Es wird in der Solarphotovoltaik -Panel -Rotation entwickelt und verbessert die Effizienz der Stromerzeugung. Solar Tracking -Lösungen für Einzelachse und Doppelachse stehen zur Verfügung. Power Jack Motion -Schlimmungsantrieb für die Anwendung von Solar Tracking -System umfassen Solarpolarschale, CPV (konzentrierte Photovoltaik), CSP (konzentrierte Solarenergie), Solar -Parabol -Trough, PV -Tracker

Für Windgeneratoren: Mit Schwimmantrieben werden das Sockel in Windkraftanlagen gedreht

Slewing -Antrieb für Baumaschinenanwendungen: Auf dem Laufenden auf montiertem LKW -Kran, Luftarbeitsplattform, Dock Crane, Holzgrab

 Für Branchenmarkt: Automatisierungs-/Montagelinie, Roboterarm

Für Satelliten: Slew -Laufwerk kann für Weltraumkommunikation und globale Positionierungssysteme in Satellitenschale verwendet werden
